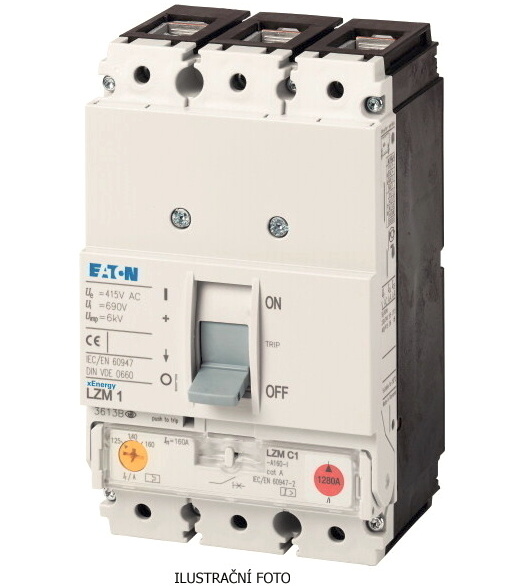

EATON JISTIČ VÝKON LZMC1-A25-I 36KA 25A/3P 111889

Jističe LZMC1-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů. Pevné provedení. ... Zobrazit více

Výrobce: EATON

Kód produktu: 34997824 Zkopírováno

Kód dodavatele: 111889 Zkopírováno

EAN: 4015081114375 Zkopírováno

Jmenovitý trvalý proud Iu: 25 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 20 - 25 A

Na objednání obvykle do 6 dnů

K vyzvednutí na pobočkách obvykle do 6 dnů

Popis Parametry
Jističe LZMC1-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů. Pevné provedení. Třmenové svorky v základní výbavě, možno nahradit jiným typem (šroubové svorky, tunelové svorky, svorky pro zadní připojení). Nastavitelná nadproudová spoušť Ir = 0,8 – 1 × In, výrobní nastavení 0,8 × In. Stupeň krytí V oblasti ovládacích prvků IP20. S krycím rámečkem IP40, s ovládací rukojetí s dveřní spojkou: IP66. Tunelová svorka: IP10
Název parametru Hodnota
Jmenovitý trvalý proud Iu 25 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 20 - 25 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 350 - 350 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
