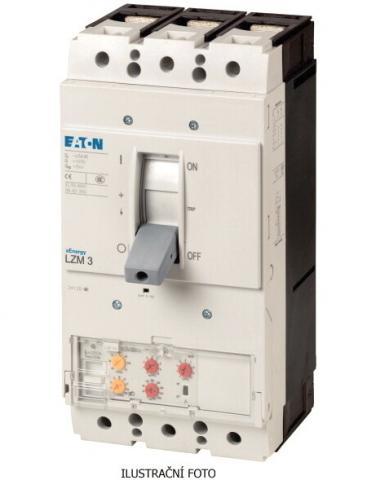

EATON JISTIČ VÝKON LZMN3-AE630-I 50KA 630A/3P 111969

Jističe LZMN3-A s termomagnetickou spouští, LZMN3-AE s elektronickou spouští. Pro ochranu ... Zobrazit více

Výrobce: EATON

Kód produktu: 34994750 Zkopírováno

Kód dodavatele: 111969 Zkopírováno

EAN: 4015081115174 Zkopírováno

Jmenovitý trvalý proud Iu: 630 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 315 - 630 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jističe LZMN3-A s termomagnetickou spouští, LZMN3-AE s elektronickou spouští. Pro ochranu obvodů a kabelů. Pevné provedení. Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové svorky, tunelové svorky, svorky pro zadní připojení). V oblasti ovládacích prvků: IP20 (základní krytí). S krycím rámečkem IP40, s ovládací rukojetí s dveřní spojkou: IP66. Tunelová svorka: IP10.
Název parametru Hodnota
Jmenovitý trvalý proud Iu 630 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 315 - 630 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1260 - 5040 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 630 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 315 - 630 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1260 - 5040 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
