EATON JISTIČ VÝKON NZMB1-4-A100 265807

Jistič Eaton Moeller NZMB1-4-A100, 4pólový, 100 A, termomagnetický, rámec 1. Jistič Eato... Zobrazit více

Výrobce: EATON

Kód produktu: 82293671 Zkopírováno

Kód dodavatele: 265807 Zkopírováno

EAN: 4015082658076 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 440 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 25 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

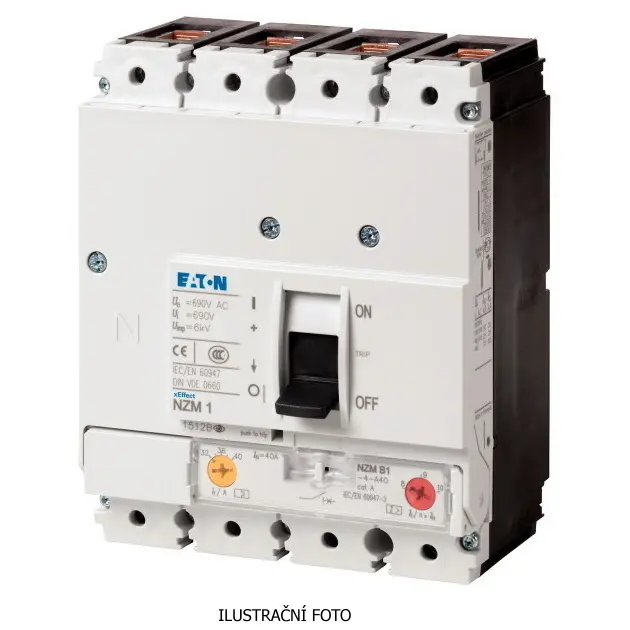

Jistič Eaton Moeller NZMB1-4-A100, 4pólový, 100 A, termomagnetický, rámec 1.

Jistič Eaton Moeller série NZM s katalogovým číslem 265807 je spolehlivý čtyřpólový jistič určený pro ochranu systémů a kabeláže v nízkonapěťových instalacích. Tento model NZMB1-4-A100 s jmenovitým proudem 100 A využívá termomagnetickou spoušť, která zajišťuje přesnou ochranu proti přetížení i zkratu. Díky kompaktním rozměrům a robustní konstrukci poskytuje vysokou mechanickou odolnost a dlouhou životnost. Jistič splňuje normy IEC/EN 60947 a nabízí jmenovité vypínací schopnosti až 30 kA při 230 V, což jej činí vhodným řešením pro široké spektrum aplikací v rozvaděčových systémech.

Klíčové vlastnosti

  • Katalogové číslo: 265807
  • Model: NZMB1-4-A100
  • Jmenovitý proud: 100 A
  • Počet pólů: 4
  • Napěťová hodnota: až 440 V
  • Vypínací schopnost: až 30 kA (230 V) / 25 kA (400 V)
  • Typ spouště: termomagnetická
  • Rozměry: výška 145 mm, šířka 120 mm, hloubka 84,5 mm
  • Hmotnost: 1,336 kg
  • Životnost: 20 000 mechanických a 7 500 elektrických operací
  • Stupeň krytí: IP20 (základní), možnost vyššího krytí s příslušenstvím
  • Certifikace: IEC/EN 60947
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 440 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 25 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 21.9 W
Rozsah nastavení spouště na přetížení 80 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
