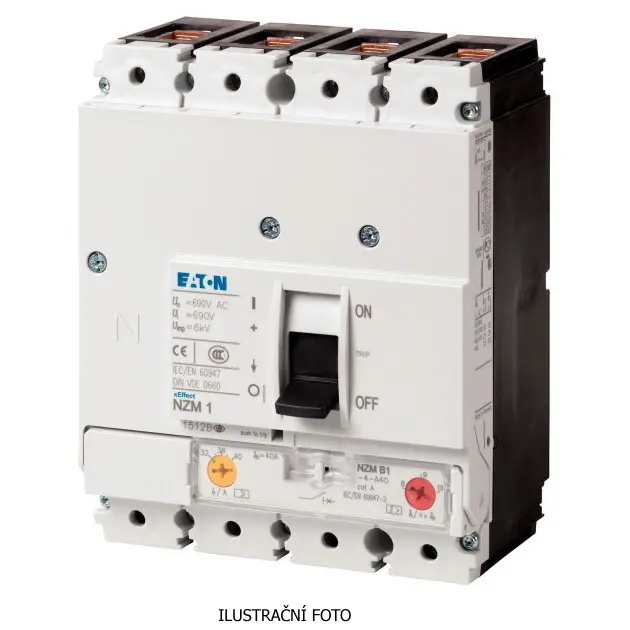

EATON JISTIČ VÝKON NZMB1-4-A160 25KA 160A/4P 281243

Jističe NZM1-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů i pro další aplikac... Zobrazit více

Výrobce: EATON

Kód produktu: 80993836 Zkopírováno

Kód dodavatele: 281243 Zkopírováno

EAN: 4015082812430 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 440 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 25 kA

Rozsah nastavení spouště na přetížení: 125 - 160 A

Na objednání obvykle do 6 dnů

K vyzvednutí na pobočkách obvykle do 6 dnů

Popis Parametry
Jističe NZM1-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů i pro další aplikace s nízkými záběrovými proudy. Třmenové svorky v základní výbavě, možno nahradit jiným typem (šroubové svorky, tunelové svorky, svorky pro zadní připojení). Nastavitelná nadproudová spoušť Ir = 0,8 – 1 × In, výrobní nastavení 0,8 × In. Vhodné i pro stejnosměrné aplikace do 500 V. Standardní kompaktní provedení jističe s pevnou montáží. V oblasti ovládacích prvků IP20. S krycím rámečkem IP40, s ovládací rukojetí s dveřní spojkou: IP66 svorky. Tunelová svorka: IP10
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 440 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 25 kA
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1280 - 1280 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 440 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 25 kA
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1280 - 1280 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
