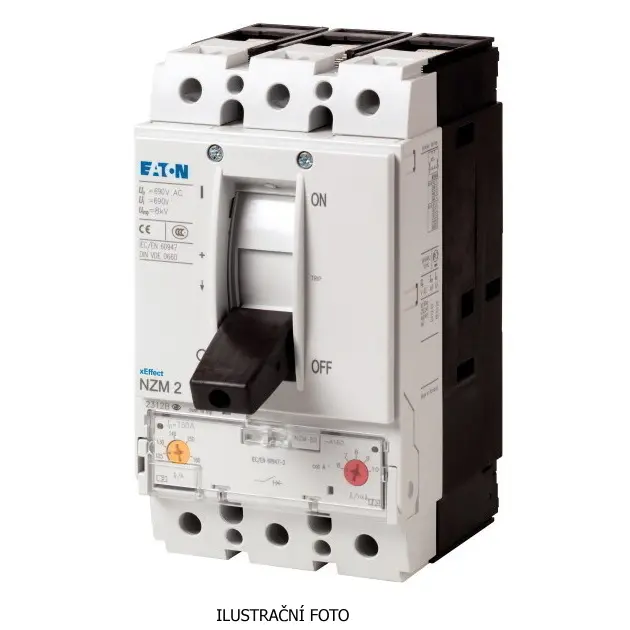

EATON JISTIČ VÝKON NZMB2-A125 25KA 125A/3P 259087

Jističe NZM2-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů i pro další aplikac... Zobrazit více

Výrobce: EATON

Kód produktu: 80995537 Zkopírováno

Kód dodavatele: 259087 Zkopírováno

EAN: 4015082590871 Zkopírováno

Jmenovitý trvalý proud Iu: 125 A

Jmenovité napětí: 440 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 25 kA

Rozsah nastavení spouště na přetížení: 100 - 125 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jističe NZM2-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů i pro další aplikace s nízkými záběrovými proudy. Tří a čtyřpólové provedení (plná ochrana ve čtvrtém N pólu, nastavení N pólu je dáno nastavením hlavních pólů, NZM…2-4-A… hodnoty spouští N pólu rovny 100 % hodnot hlavních pólů, NZM…2-4-A…/... hodnoty spouští N pólu rovny 60 % hodnot hlavních pólů). Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení). Vhodné i pro stejnosměrné aplikace do 750 V. Nastavitelná nadproudová spoušť Ir = 0,8 – 1 × In, výrobní nastavení 0,8 × In. V oblasti ovládacích prvků IP20. S krycím rámečkem IP40, s ovládací rukojetí s dveřní spojkou: IP66. Tunelová svorka: IP10.
Název parametru Hodnota
Jmenovitý trvalý proud Iu 125 A
Jmenovité napětí 440 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 25 kA
Rozsah nastavení spouště na přetížení 100 - 125 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 750 - 1250 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 27.6 W
