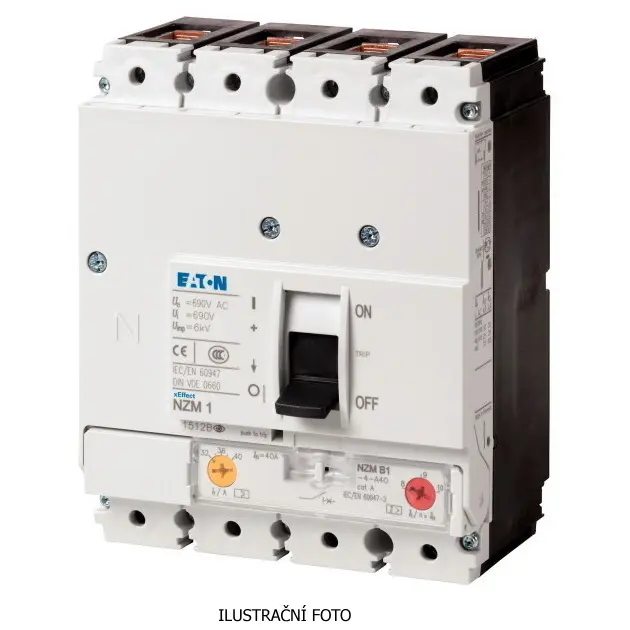

EATON JISTIČ VÝKON NZMC1-4-A160 4PÓL. OCHR.OBVODŮ, ICU36KA, IN160A 283306

Eaton Moeller series NZM jistič NZMC1-4-A160, čtyřpólový, 160 A, s vypínací schopností až ... Zobrazit více

Výrobce: EATON

Kód produktu: 82198278 Zkopírováno

Kód dodavatele: 283306 Zkopírováno

EAN: 4015082833060 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller series NZM jistič NZMC1-4-A160, čtyřpólový, 160 A, s vypínací schopností až 36 kA.

Tento výkonový jistič Eaton NZMC1-4-A160 s katalogovým číslem 283306 je určen pro spolehlivou ochranu kabelů, zařízení a instalací proti přetížení a zkratovým proudům. Nabízí jmenovitý proud 160 A a jmenovité napětí až 690 V. Disponuje termomagnetickou spouští a krátkou dobou odpojení při zkratu pod 10 ms. Díky robustní konstrukci, mechanické životnosti až 20 000 spínacích cyklů a elektrické životnosti až 7500 operací poskytuje jistič vysokou spolehlivost. Montáž je možná pevná nebo volitelně na DIN lištu. Přístroj splňuje mezinárodní normy IEC/EN 60947 a je vhodný pro použití v průmyslových i komerčních aplikacích, kde je vyžadována vysoká úroveň ochrany a bezpečnosti.

Klíčové vlastnosti

  • Katalogové číslo: 283306
  • Model: NZMC1-4-A160
  • Typ: výkonový jistič s termomagnetickou spouští
  • Počet pólů: 4
  • Jmenovitý proud: 160 A
  • Jmenovité napětí: až 690 V AC
  • Vypínací schopnost: 36 kA při 400/415 V
  • Krátká doba odpojení při zkratu: < 10 ms
  • Stupeň krytí: IP20 (s příslušenstvím až IP66)
  • Rozměry: 145 x 120 x 84,5 mm
  • Hmotnost: 1,325 kg
  • Mechanická životnost: 20 000 cyklů
  • Elektrická životnost: až 7500 operací
  • Montáž: pevná, volitelně na DIN lištu
  • Soulad s normami IEC/EN 60947, RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1280 - 1280 A
