EATON JISTIČ VÝKON NZMH1-4-A100 100KA 100A/4P 284430

Eaton Jistič výkon NZMH1-4-A100 4P 100A Čtyřpólový výkonový jistič Eaton Moeller série N... Zobrazit více

Výrobce: EATON

Kód produktu: 81879882 Zkopírováno

Kód dodavatele: 284430 Zkopírováno

EAN: 4015082844301 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání obvykle do 11 dnů

K vyzvednutí na pobočkách obvykle do 11 dnů

Popis Parametry

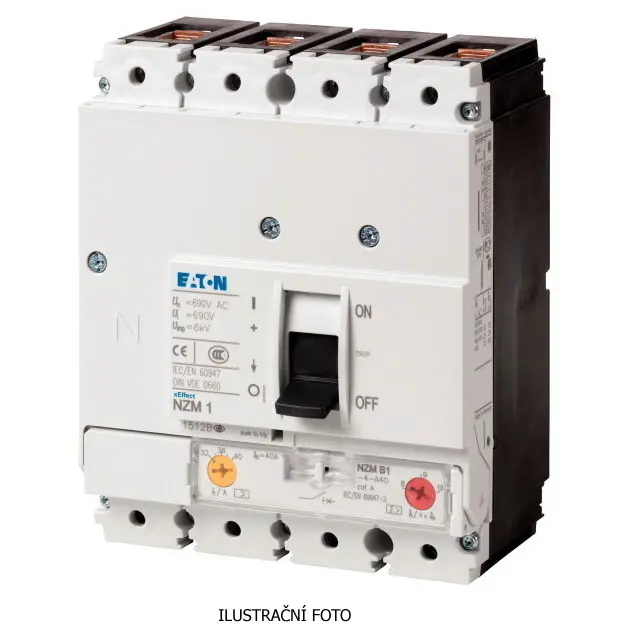

Eaton Jistič výkon NZMH1-4-A100 4P 100A

Čtyřpólový výkonový jistič Eaton Moeller série NZM je navržen pro spolehlivou ochranu elektrických systémů a kabeláže před přetížením a zkratem. Tento jistič nabízí jmenovitý proud 100 A a krátkodobou vypínací schopnost až 50 kA při napětí 400/415 V. Kompaktní konstrukce a vysoká spolehlivost jej předurčují pro využití v průmyslových a komerčních rozvaděčových systémech. Splňuje mezinárodní normy IEC/EN 60947 a je ideální pro moderní rozvody elektrické energie.

Klíčové vlastnosti

  • Čtyřpólový jistič s jmenovitým proudem 100 A
  • Krátkodobá vypínací schopnost 50 kA při 400/415 V
  • Thermomagnetická spoušť pro přesnou ochranu
  • Kompaktní rozměry: 145 x 120 x 84,5 mm
  • Životnost až 20 000 mechanických cyklů
  • Stupeň krytí IP20, možnost zvýšení až na IP66
  • Vhodný pro montáž na DIN lištu i pevnou vestavbu
  • Certifikace dle IEC/EN 60947
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 21.9 W
Rozsah nastavení spouště na přetížení 80 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
