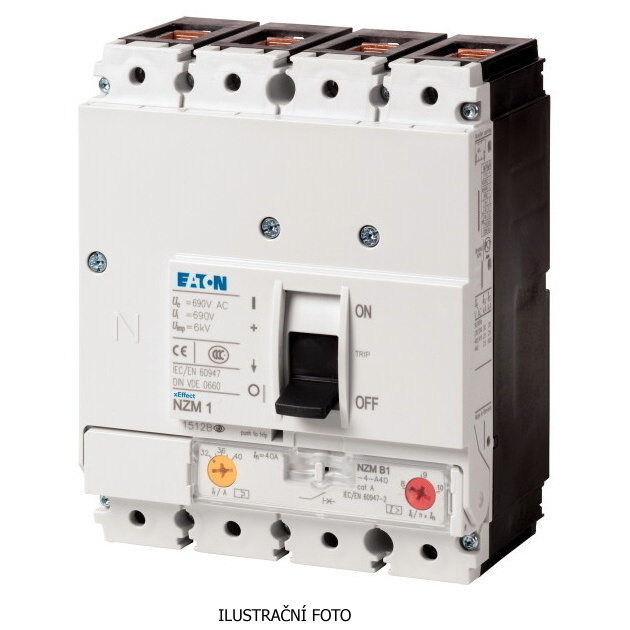

EATON JISTIČ VÝKON NZMH1-4-A160 4P 284434

Kompaktní výkonový jistič Eaton Moeller series NZM NZMH1-4-A160 je určen pro systémovou a kabelovou ochranu v instalacích s napětím až 690 V AC.

Kompaktní výkonový jistič Eaton Moeller series NZM NZMH1-4-A160 je určen pro systémovou a kabelovou ochranu v instalacích s napětím až 690 V AC. Termomagnetická spoušť zajišťuje spolehlivou ochranu proti přetížení a zkratu, přičemž jmenovitý proud lze nastavit v rozsahu 125-160 A. Čtyřpólové provedení s rámem typu NZM1 nabízí vysokou zkratovou odolnost - jmenovitá zkratová vypínací schopnost Ics dosahuje 50 kA při 400/415 V AC a doba celkového vypnutí při zkratu je kratší než 10 ms. Jistič je konstruován pro pevnou vestavbu s možností čelního připojení, volitelně i na DIN lištu, a základní krytí IP20 lze při použití příslušného dveřního ovladače na čelní straně zvýšit až na IP66.

Klíčové vlastnosti

• Výkonový jistič (molded case circuit breaker) Eaton Moeller series NZM
• Model NZMH1-4-A160, rám NZM1
• Čtyřpólové provedení pro tří- a čtyřvodičové systémy
• Jmenovitý proud 160 A, nastavitelný rozsah Ir 125-160 A
• Jmenovité napětí až 690 V AC
• Termomagnetická spoušť pro ochranu proti přetížení a zkratu
• Jmenovitá zkratová vypínací schopnost Ics 50 kA při 400/415 V AC
• Krátká doba celkového vypnutí při zkratu < 10 ms
• Základní krytí IP20, na čelní straně až IP66 s dveřním ovladačem
• Pevná vestavná montáž, volitelně montáž na DIN lištu
• Široký rozsah připojitelných vodičů a přípojnic (měď i hliník)
• Mechanická životnost 20 000 sepnutí, elektrická životnost až 7 500 cyklů
• Ochrana proti přímému dotyku podle DIN EN 50274/VDE 0106-110
• Shoda s normami IEC/EN 60947, využití v přepěťové kategorii III
• Provozní teplota okolí od -25 °C do +70 °C, klimatická odolnost dle IEC 60068
• Rozměry přístroje cca 84,5 x 145 x 120 mm, hmotnost 1,325 kg, RoHS conform
