EATON JISTIČ VÝKON NZMH2-4-A250 150KA 250/4P 265877

Eaton NZMH2-4-A250 jistič, 4p, 250 A, 690 V, termomagnetický Jistič Eaton NZMH2-4-A250 z... Zobrazit více

Výrobce: EATON

Kód produktu: 81763606 Zkopírováno

Kód dodavatele: 265877 Zkopírováno

EAN: 4015082658779 Zkopírováno

Jmenovitý trvalý proud Iu: 250 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 150 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

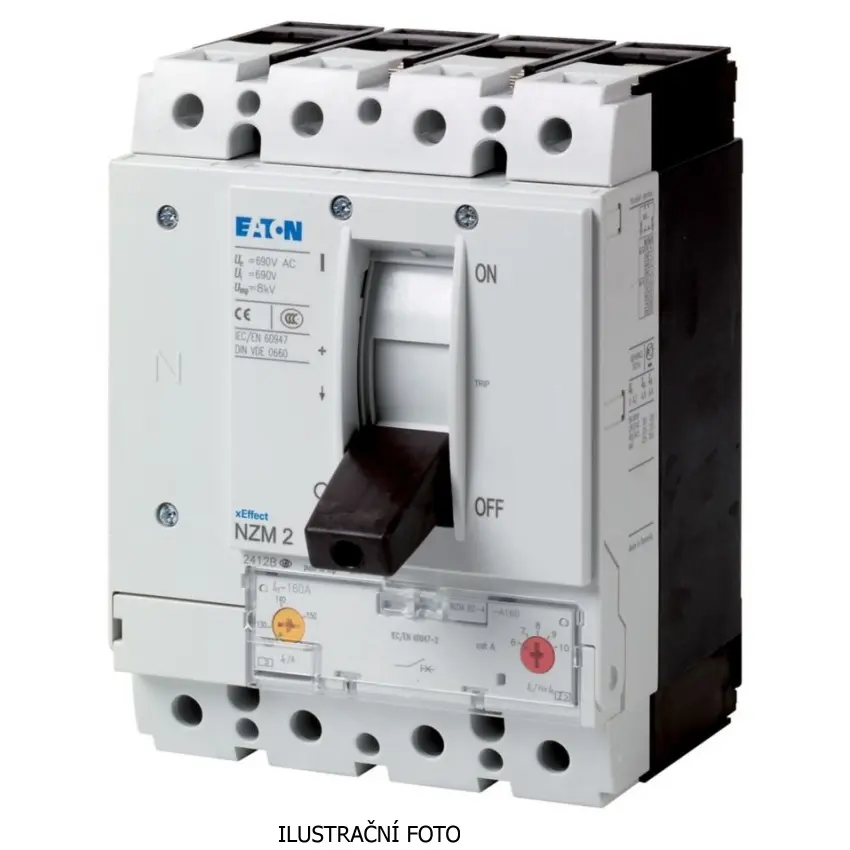

Eaton NZMH2-4-A250 jistič, 4p, 250 A, 690 V, termomagnetický

Jistič Eaton NZMH2-4-A250 z řady Moeller NZM je čtyřpólový termomagnetický jistič určený pro ochranu elektrických obvodů proti přetížení a zkratům. Nabízí jmenovitý proud 250 A a maximální provozní napětí 690 V AC. Díky vysoké zkratové vypínací schopnosti až 150 kA při 400/415 V je ideální pro průmyslové a komerční aplikace. Přístroj umožňuje pevnou montáž s možností volby různých typů připojení a je vybaven robustním mechanickým ovládáním s pákou. Konstrukce zajišťuje dlouhou životnost a spolehlivý provoz i v náročných podmínkách.

Klíčové vlastnosti

  • Čtyřpólový termomagnetický jistič
  • Jmenovitý proud: 250 A
  • Maximální napětí: 690 V AC
  • Vypínací schopnost až 150 kA při 400/415 V
  • Krytí: IP20 (základní), až IP66 s přídavným krytem
  • Ochrana obvodů proti přetížení a zkratu
  • Možnost doplnění o motorový pohon
  • Pevná montáž, volitelné připojovací terminály
  • Rozměry: 149 x 184 x 140 mm (d x v x š)
  • Hmotnost: 3 kg
  • Certifikace: IEC/EN 60947, RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 250 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 58.1 W
Rozsah nastavení spouště na přetížení 200 - 250 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 250 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 58.1 W
Rozsah nastavení spouště na přetížení 200 - 250 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
