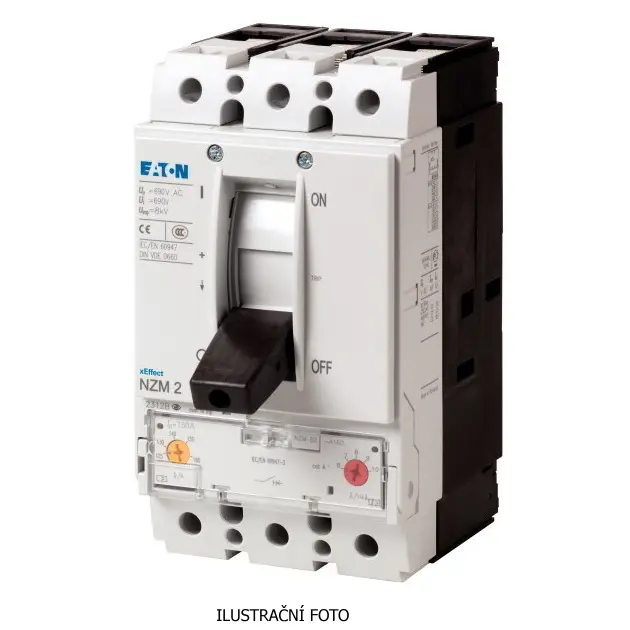

EATON JISTIČ VÝKON NZMH2-A100 150KA 100A/3P 259099

Jistič NZMH2-A100 s termomagnetickou spouští. PARAMETRY: vypínací schopnost 150 kA, jmenov... Zobrazit více

Výrobce: EATON

Kód produktu: 81194191 Zkopírováno

Kód dodavatele: 259099 Zkopírováno

EAN: 4015082590994 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 150 kA

Rozsah nastavení spouště na přetížení: 80 - 100 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jistič NZMH2-A100 s termomagnetickou spouští.
PARAMETRY: vypínací schopnost 150 kA, jmenovitý proud 100 A, zkratová spoušť 600 - 1 000 A.
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Rozsah nastavení spouště na přetížení 80 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 600 - 1000 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
