EATON JISTIČ VÝKON NZMH2-A160-NA 100KA 160A/3P 269237

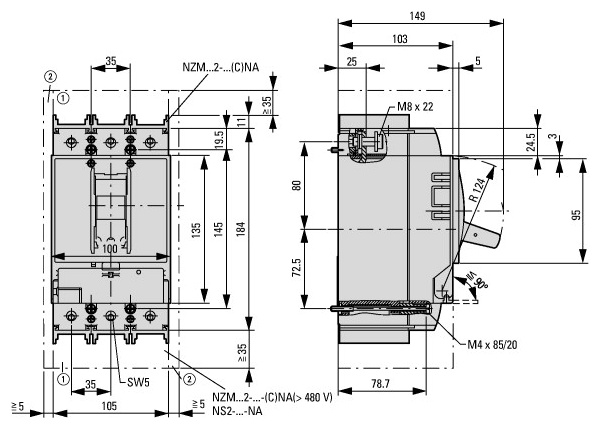

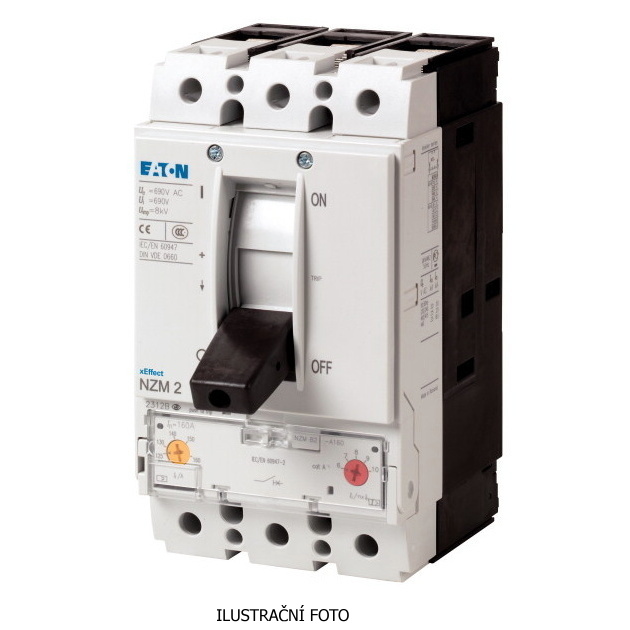

EA_1230PIC-802_ilustr.jpg EA_123X312_size.jpg
EATON JISTIČ NZMH2-A160-NA 269237 Třípólový jistič Eaton NZMH2-A160-NA s termomagnetickým ... Zobrazit více

Výrobce: EATON

Kód produktu: 81789564 Zkopírováno

Kód dodavatele: 269237 Zkopírováno

EAN: 4015082692377 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 150 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON JISTIČ NZMH2-A160-NA 269237 Třípólový jistič Eaton NZMH2-A160-NA s termomagnetickým spouštěčem, jmenovitým proudem 160 A a vysokou vypínací schopností až 150 kA při 400 V.

Jistič Eaton NZMH2-A160-NA je určen pro spolehlivou ochranu elektrických obvodů v průmyslových a komerčních instalacích. Nabízí jmenovitý proud 160 A a velmi vysokou vypínací schopnost až 150 kA při 400/415 V, což zajišťuje maximální bezpečnost při provozu. Díky termomagnetickému spouštěči s nastavitelnou nadproudovou ochranou v rozsahu 125-160 A a rychlé reakci s vypínacím časem kratším než 10 ms účinně chrání proti přetížení a zkratům. Konstrukce jističe splňuje normy IEC/EN 60947, UL a CSA a je vhodná pro pevnou vestavbu do rozvaděčů. Základní krytí IP20 lze navýšit pomocí příslušenství. Jistič je navržen pro provoz v náročných podmínkách s teplotním rozsahem od -25 °C do +70 °C.

Klíčové vlastnosti

  • Třípólový jistič s termomagnetickým spouštěčem
  • Jmenovitý proud 160 A
  • Nastavitelný proudový rozsah 125-160 A
  • Vypínací schopnost až 150 kA při 400 V
  • Rychlý vypínací čas < 10 ms
  • Krytí IP20 s možností zvýšení pomocí příslušenství
  • Provozní teplota od -25 °C do +70 °C
  • Soulad s normami IEC/EN 60947, UL, CSA
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 38.4 W
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 960 - 1600 A
