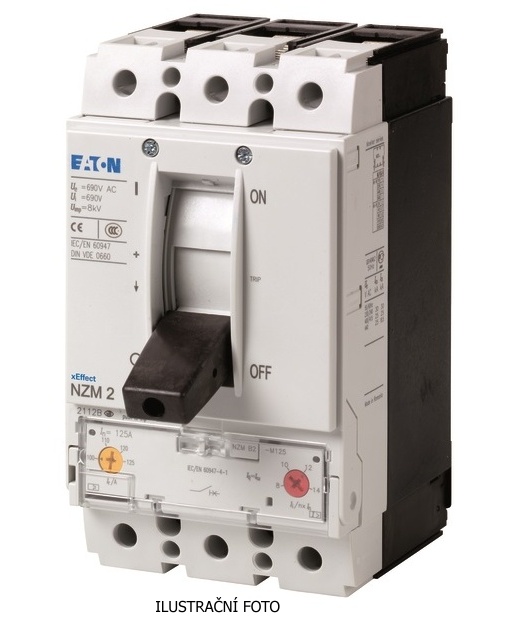

EATON JISTIČ VÝKON NZMH2-M20 50KA 20A/3P 281299

Eaton NZMH2-M20 jistič, 3p, 20 A, termomagnetická spoušť Jistič Eaton NZMH2-M20 z řady M... Zobrazit více

Výrobce: EATON

Kód produktu: 81688925 Zkopírováno

Kód dodavatele: 281299 Zkopírováno

EAN: 4015082812997 Zkopírováno

Rozsah nastavení spouště na přetížení: 16 - 20 A

Nastavitelný rozsah nezpožděné zkratové spouště: 350 - 350 A

S tepelnou ochranou: Ano

Citlivé na výpadek fáze: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton NZMH2-M20 jistič, 3p, 20 A, termomagnetická spoušť

Jistič Eaton NZMH2-M20 z řady Moeller NZM je určen pro ochranu elektrických obvodů v průmyslových a komerčních aplikacích. Díky třípólovému provedení a jmenovitému proudu 20 A zajišťuje spolehlivou ochranu proti přetížení a zkratu. Přístroj využívá termomagnetickou spoušť a je vhodný pro provozní napětí až 690 V. S vysokou vypínací schopností a kompaktní konstrukcí je ideální pro montáž do rozvaděčů a ovládacích panelů. Splňuje požadavky mezinárodních norem IEC/EN 60947 a RoHS.

Klíčové vlastnosti

  • Třípólový jistič s jmenovitým proudem 20 A
  • Termomagnetická spoušť pro ochranu proti zkratu a přetížení
  • Provozní napětí až 690 V
  • Vypínací schopnost až 130 kA při 400/415 V
  • Životnost až 20 000 mechanických operací
  • Krytí IP20 základní, možnost zvýšení až na IP66 s ovládací rukojetí
  • Kompatibilní s normami IEC/EN 60947 a RoHS
  • Rozměry: 149 x 184 x 105 mm
  • Hmotnost: 2,345 kg
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 16 - 20 A
Nastavitelný rozsah nezpožděné zkratové spouště 350 - 350 A
S tepelnou ochranou Ano
Citlivé na výpadek fáze Ne
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 20 A
Jmenovitý provozní výkon při AC-3, 230 V 5.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 130 kA
Krytí (IP) IP20
Výška 184 mm
Šířka 105 mm
Hloubka 149 mm
