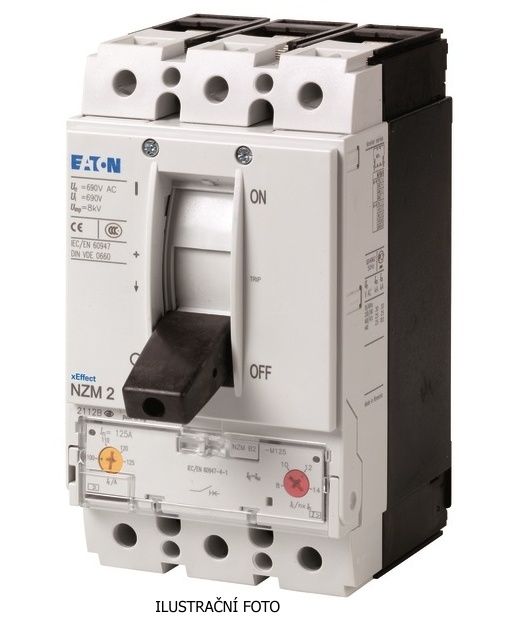

EATON JISTIČ VÝKON NZMH2-M80 150KA 80A/3P 281305

Eaton NZMH2-M80 jistič, 3p, 80 A, termomagnetická spoušť Jistič Eaton NZMH2-M80 z řady M... Zobrazit více

Výrobce: EATON

Kód produktu: 81688940 Zkopírováno

Kód dodavatele: 281305 Zkopírováno

EAN: 4015082813055 Zkopírováno

Citlivé na výpadek fáze: Ne

Spouštěcí technika: Termomagnetické

Jmenovité provozní napětí: 690 - 690 V

Jmenovitý trvalý proud Iu: 80 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton NZMH2-M80 jistič, 3p, 80 A, termomagnetická spoušť

Jistič Eaton NZMH2-M80 z řady Moeller NZM je určen pro spolehlivou ochranu elektrických obvodů proti přetížení a zkratu v průmyslových i komerčních aplikacích. Nabízí třípólové provedení s jmenovitým proudem 80 A a provozním napětím až 690 V. Díky termomagnetické spoušti zajišťuje přesnou a rychlou reakci na poruchové stavy. Vysoká vypínací schopnost až 130 kA při 400/415 V umožňuje použití i v náročných podmínkách. Přístroj je určen pro montáž do rozvodných skříní a panelů a splňuje mezinárodní normy IEC/EN 60947 a RoHS.

Klíčové vlastnosti

  • Třípólový jistič s jmenovitým proudem 80 A
  • Termomagnetická spoušť pro přesnou ochranu
  • Provozní napětí až 690 V
  • Vypínací schopnost až 130 kA při 400/415 V
  • Životnost až 20 000 mechanických operací
  • Krytí IP20 (základní), možnost zvýšení až na IP66 s ovládací rukojetí
  • Certifikace dle IEC/EN 60947 a RoHS
  • Rozměry: 149 x 184 x 105 mm
  • Hmotnost: 2,316 kg
Název parametru Hodnota
Citlivé na výpadek fáze Ne
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 80 A
Jmenovitý provozní výkon při AC-3, 230 V 22 kW
Jmenovitý provozní výkon při AC-3, 400 V 45 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 130 kA
Krytí (IP) IP20
Výška 184 mm
Šířka 105 mm
Hloubka 149 mm
S tepelnou ochranou Ano
Typ ovládacího prvku Sklopná páka
Ztrátový výkon 20.5 W
Rozsah nastavení spouště na přetížení 63 - 80 A
Nastavitelný rozsah nezpožděné zkratové spouště 640 - 1120 A
