EATON JISTIČ VÝKON NZMH2-S200-CNA 3P 200A 269274

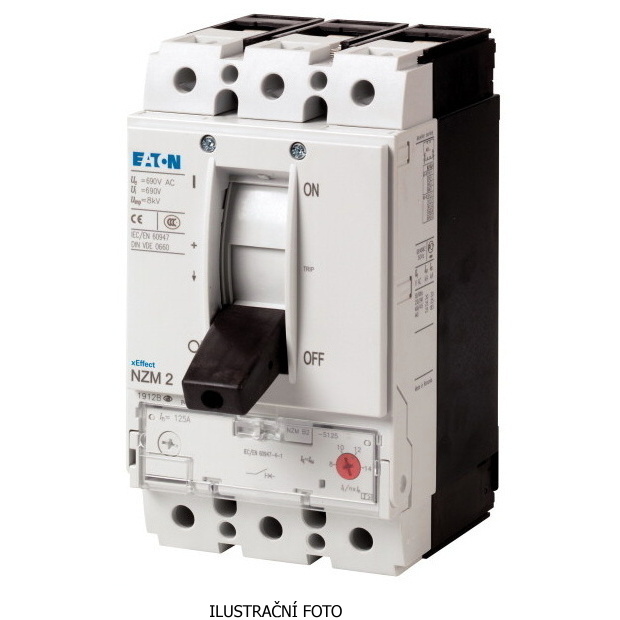

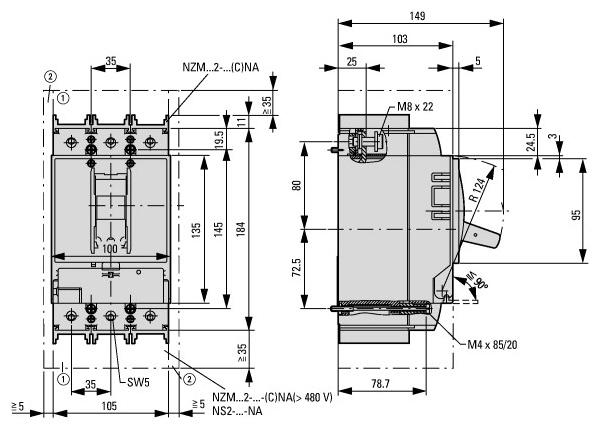

EA_1230PIC-804_ilustr.jpg EA_123X312_size.jpg
EATON JISTIČ NZMH2-S200-CNA 269274 Třípólový jistič Eaton NZMH2-S200-CNA s magnetickým spo... Zobrazit více

Výrobce: EATON

Kód produktu: 81788343 Zkopírováno

Kód dodavatele: 269274 Zkopírováno

EAN: 4015082692742 Zkopírováno

Rozsah nastavení spouště na přetížení: 0 - 0 A

Nastavitelný rozsah nezpožděné zkratové spouště: 1600 - 2000 A

S tepelnou ochranou: Ne

Citlivé na výpadek fáze: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
EATON JISTIČ NZMH2-S200-CNA 269274 Třípólový jistič Eaton NZMH2-S200-CNA s magnetickým spouštěčem, jmenovitým proudem 200 A a vysokou vypínací schopností až 150 kA při 230 V.

Jistič Eaton NZMH2-S200-CNA je určen pro spolehlivou ochranu elektrických obvodů a zařízení v průmyslových aplikacích. Nabízí jmenovitý proud 200 A a velmi vysokou vypínací schopnost až 150 kA při 230 V, což zajišťuje maximální bezpečnost provozu. Díky magnetickému spouštěči s rychlou reakcí a celkovým vypínacím časem kratším než 10 ms efektivně chrání před následky zkratů. Konstrukce jističe splňuje mezinárodní normy IEC/EN 60947, UL a CSA a nabízí základní krytí IP20, které lze zvýšit pomocí příslušenství. Je vhodný pro pevnou vestavbu do rozvaděčů a provoz v náročných podmínkách s teplotním rozsahem od -25 °C do +70 °C.

Klíčové vlastnosti

  • Třípólový jistič s magnetickým spouštěčem
  • Jmenovitý proud 200 A
  • Vypínací schopnost až 150 kA při 230 V
  • Rychlý vypínací čas < 10 ms
  • Krytí IP20 s možností zvýšení pomocí příslušenství
  • Provozní teplota od -25 °C do +70 °C
  • Vhodný pro ochranu obvodů v průmyslových instalacích
  • Soulad s normami IEC/EN 60947, UL, CSA
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1600 - 2000 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ne
Spouštěcí technika Magnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 200 A
Jmenovitý provozní výkon při AC-3, 230 V 55 kW
Jmenovitý provozní výkon při AC-3, 400 V 110 kW
Ztrátový výkon 38 W
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 130 kA
Krytí (IP) IP20
Výška 195 mm
Šířka 105 mm
Hloubka 149 mm
Všechny parametry

Dokumenty ke stažení

prohl_ea_NZM2_2016-04_en.pdf
