EATON JISTIČ VÝKON NZMN1-4-A80 50KA 80A/4P 265817

EATON JISTIČ VÝKON NZMN1-4-A80 50KA 80A/4P (265817) Výkonový jistič Eaton NZMN1-4-A80 z ... Zobrazit více

Výrobce: EATON

Kód produktu: 82688946 Zkopírováno

Kód dodavatele: 265817 Zkopírováno

EAN: 4015082658175 Zkopírováno

Jmenovitý trvalý proud Iu: 80 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

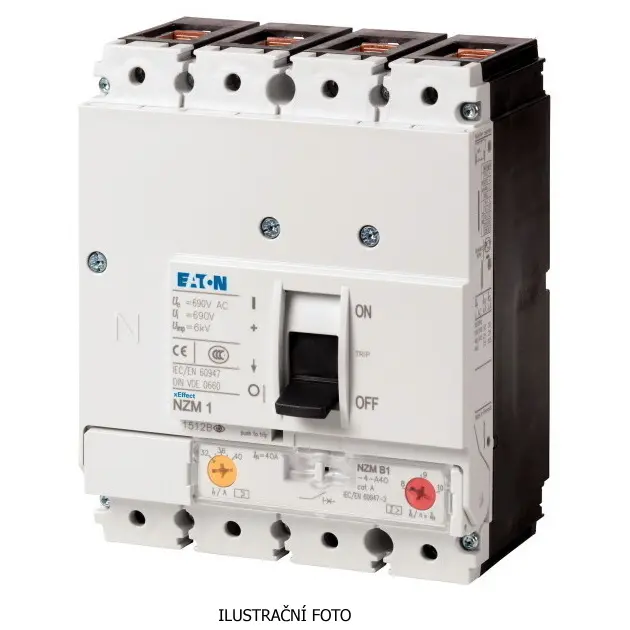

EATON JISTIČ VÝKON NZMN1-4-A80 50KA 80A/4P (265817)

Výkonový jistič Eaton NZMN1-4-A80 z řady Moeller NZM je čtyřpólové zařízení s jmenovitým proudem 80 A a vypínací schopností 50 kA při 400 V. Je vybaven termomagnetickým spouštěčem pro spolehlivou ochranu systémů a kabelových vedení před přetížením a zkratem. Díky kompaktním rozměrům a robustní konstrukci je vhodný pro použití v průmyslových rozváděčích a elektrických instalacích do 690 V. Jistič splňuje mezinárodní normy IEC/EN 60947 a nabízí vysokou životnost až 20 000 mechanických operací.

Klíčové vlastnosti

  • Řada: Eaton Moeller NZM - výkonový jistič
  • Typ: NZMN1-4-A80 (čtyřpólový)
  • Jmenovitý proud: 80 A
  • Vypínací schopnost: 50 kA (400/415 V AC)
  • Jmenovité napětí: až 690 V AC
  • Uvolnění: termomagnetické
  • Stupeň krytí: IP20 (základní), IP66 s otočnou rukojetí
  • Montáž: pevná instalace, možnost DIN lišty
  • Rozměry (VxŠxH): 145 x 120 x 84,5 mm
  • Normy a certifikace: IEC/EN 60947, RoHS conform
Název parametru Hodnota
Jmenovitý trvalý proud Iu 80 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 16.3 W
Rozsah nastavení spouště na přetížení 63 - 80 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
