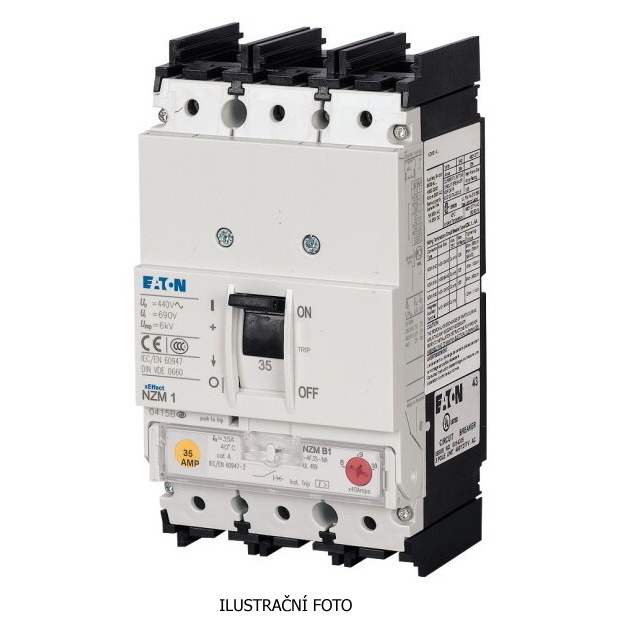

EATON JISTIČ VÝKON NZMN1-AF100-NA 274236

Eaton NZMN1-AF100-NA jistič, 3p, 100 A, 690 V AC, termomagnetická spoušť Jistič Eaton NZ... Zobrazit více

Výrobce: EATON

Kód produktu: 81751938 Zkopírováno

Kód dodavatele: 274236 Zkopírováno

EAN: 4015082742362 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání obvykle do 7 dnů

K vyzvednutí na pobočkách obvykle do 7 dnů

Popis Parametry
Eaton NZMN1-AF100-NA jistič, 3p, 100 A, 690 V AC, termomagnetická spoušť

Jistič Eaton NZMN1-AF100-NA z řady Moeller NZM je navržen pro ochranu elektrických obvodů před přetížením a zkratem. Nabízí třípólové provedení s jmenovitým proudem 100 A a maximálním provozním napětím 690 V AC. Díky termomagnetické spoušti zajišťuje spolehlivou a rychlou reakci při poruchových stavech. Jistič má kompaktní rozměry a je vhodný pro použití v průmyslových i komerčních aplikacích. Umožňuje montáž na DIN lištu nebo pevnou instalaci a splňuje požadavky mezinárodních norem včetně IEC/EN 60947 a UL489. Krytí lze zvýšit až na IP66 při použití vhodného příslušenství.

Klíčové vlastnosti

  • Třípólový jistič s jmenovitým proudem 100 A
  • Maximální provozní napětí 690 V AC
  • Termomagnetická spoušť pro přesnou a rychlou ochranu
  • Vypínací schopnost až 85 kA při 230 V a 50 kA při 400 V
  • Mechanická životnost až 20 000 spínacích cyklů
  • Možnost montáže na DIN lištu nebo pevnou montáž
  • Krytí IP20, možnost zvýšení až na IP66
  • Rozměry: 88 x 165,5 x 90 mm
  • Hmotnost: 1,082 kg
  • Certifikace: IEC/EN 60947-2, UL489, CSA, CE, RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 21.9 W
Rozsah nastavení spouště na přetížení 100 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 21.9 W
Rozsah nastavení spouště na přetížení 100 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
