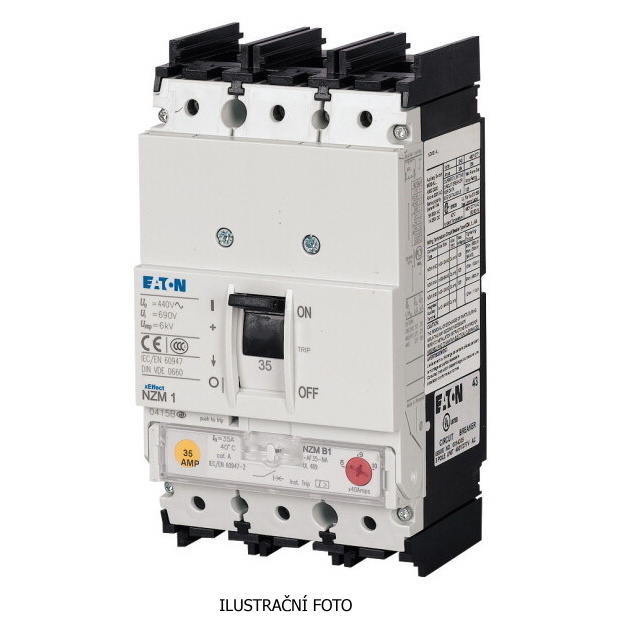

EATON JISTIČ VÝKON NZMN1-AF80-NA 274234

EATON NZMN1-AF80-NA JISTIČ 3P 80A 690V AC 50kA 274234 Třípólový jistič EATON NZMN1-AF80-... Zobrazit více

Výrobce: EATON

Kód produktu: 82390294 Zkopírováno

Kód dodavatele: 274234 Zkopírováno

EAN: 4015082742348 Zkopírováno

Jmenovitý trvalý proud Iu: 80 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON NZMN1-AF80-NA JISTIČ 3P 80A 690V AC 50kA 274234

Třípólový jistič EATON NZMN1-AF80-NA z řady Moeller® NZM je kompaktní jistič s termomagnetickou spouští určený pro ochranu kabelů a zařízení v průmyslových a komerčních instalacích. Nabízí jmenovitý proud 80 A a jmenovité napětí až 690 V AC s vypínací schopností 50 kA při 400/415 V. Díky robustní konstrukci a vysoké mechanické životnosti až 20 000 sepnutí je vhodný pro dlouhodobý provoz v náročných podmínkách. Jistič lze montovat přímo nebo na DIN lištu a je vybaven rámem typu NZM1. Splňuje normy IEC/EN 60947-2, UL489 a CSA-C22.2 a nabízí základní krytí IP20, s možností zvýšení až na IP66 při použití ovládací rukojeti s dvířky.

Klíčové vlastnosti

  • Třípólový jistič s termomagnetickou spouští
  • Jmenovitý proud 80 A, napětí až 690 V AC
  • Vypínací schopnost 50 kA při 400/415 V
  • Rám typu NZM1 - kompaktní provedení
  • Ochrana obvodů a zařízení (systémová a kabelová)
  • Mechanická životnost 20 000 sepnutí, elektrická 10 000
  • Krytí IP20 (základní), s možností IP66 při panelové montáži
  • Splňuje normy IEC/EN 60947-2, UL, CSA, CE a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 80 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 16.3 W
Rozsah nastavení spouště na přetížení 80 - 80 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 80 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 16.3 W
Rozsah nastavení spouště na přetížení 80 - 80 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
