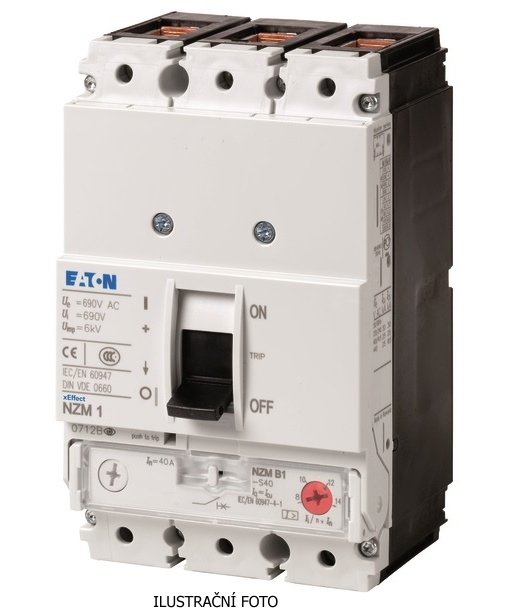

EATON JISTIČ VÝKON NZMN1-S63-CNA 281278

Eaton NZMN1-S63-CNA jistič, 3p, 63 A, termomagnetická spoušť Jistič Eaton NZMN1-S63-CNA ... Zobrazit více

Výrobce: EATON

Kód produktu: 81588614 Zkopírováno

Kód dodavatele: 281278 Zkopírováno

EAN: 4015082812782 Zkopírováno

Rozsah nastavení spouště na přetížení: 0 - 0 A

Nastavitelný rozsah nezpožděné zkratové spouště: 504 - 882 A

S tepelnou ochranou: Ne

Citlivé na výpadek fáze: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Eaton NZMN1-S63-CNA jistič, 3p, 63 A, termomagnetická spoušť

Jistič Eaton NZMN1-S63-CNA z řady Moeller NZM je navržen pro spolehlivou ochranu elektrických obvodů v průmyslových a komerčních aplikacích. Nabízí třípólové provedení s jmenovitým proudem 63 A a termomagnetickou spoušť pro přesnou ochranu proti zkratu. Díky vysoké vypínací schopnosti a kompaktním rozměrům je ideální pro použití v rozvaděčích a ovládacích panelech. Přístroj splňuje mezinárodní certifikace IEC, UL a CSA, což zaručuje jeho univerzální použití a bezpečný provoz i v náročných podmínkách.

Klíčové vlastnosti

  • Třípólový jistič s jmenovitým proudem 63 A
  • Provozní napětí až 690 V
  • Termomagnetická spoušť pro ochranu obvodů proti zkratu
  • Vypínací schopnost 35 kA při 400/415 V
  • Vhodný pro montáž do rozvodných skříní a panelů
  • Životnost až 20 000 mechanických operací
  • Krytí IP20, možnost zvýšení až na IP66 s doplňkovým ovládacím prvkem
  • Certifikace dle IEC 60947-2, UL 489 a CSA
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 504 - 882 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ne
Spouštěcí technika Magnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 63 A
Jmenovitý provozní výkon při AC-3, 230 V 18.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Ztrátový výkon 6.7 W
Druh el. připojení hlavního proudového obvodu Ostatní
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 35 kA
Krytí (IP) IP20
Výška 165.5 mm
Šířka 90 mm
Hloubka 88 mm
