EATON JISTIČ VÝKON NZMN2-4-A160 50KA 160A/4P 265860

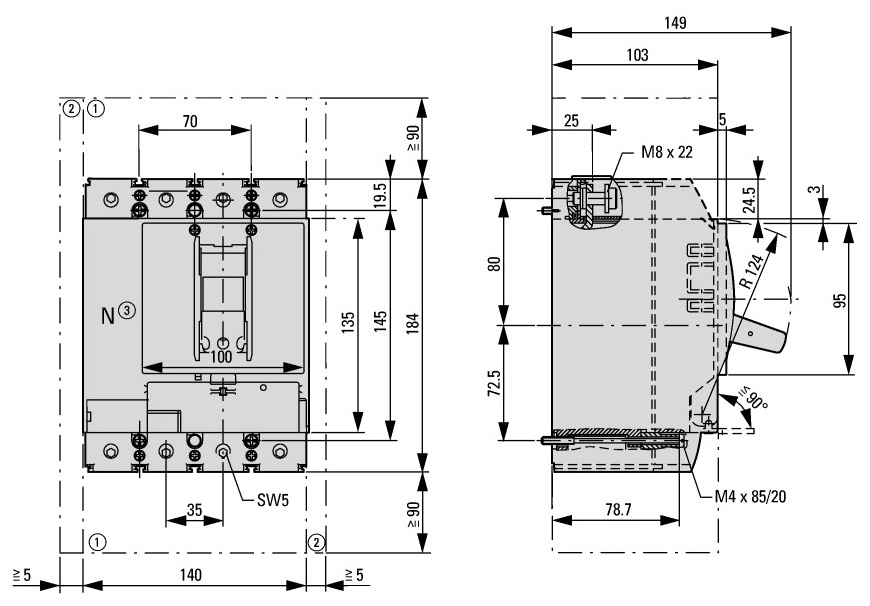

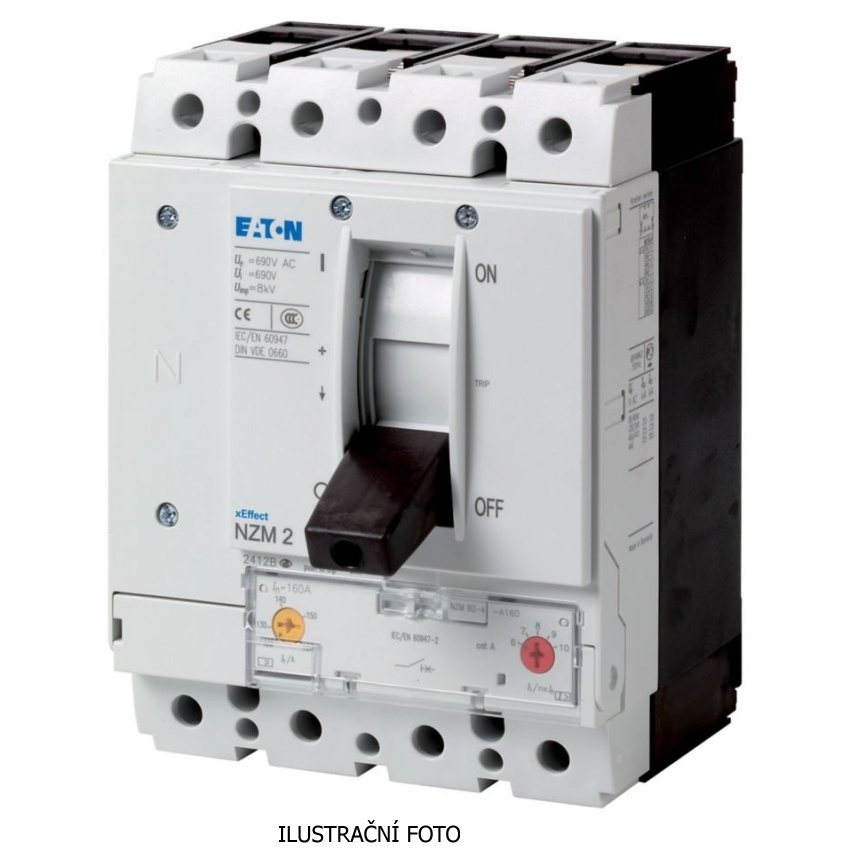

EA_1230PIC-801_ilustr.jpg EA_123X508_size.jpg
EATON JISTIČ NZMN2-4-A160 265860 Čtyřpólový jistič Eaton NZMN2-4-A160 s termomagnetickým s... Zobrazit více

Výrobce: EATON

Kód produktu: 81789598 Zkopírováno

Kód dodavatele: 265860 Zkopírováno

EAN: 4015082658601 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON JISTIČ NZMN2-4-A160 265860 Čtyřpólový jistič Eaton NZMN2-4-A160 s termomagnetickým spouštěčem, jmenovitým proudem 160 A a vypínací schopností až 85 kA při 230 V.

Jistič Eaton NZMN2-4-A160 je určen pro ochranu elektrických obvodů a kabelů v průmyslových instalacích. Nabízí čtyřpólové provedení s nastavitelným proudovým rozsahem 125-160 A a rychlou reakci s celkovým vypínacím časem kratším než 10 ms, což zajišťuje efektivní ochranu před přetížením a zkratem. Díky vysoké vypínací schopnosti až 85 kA při 230 V je jistič vhodný pro náročné provozní podmínky. Splňuje požadavky norem IEC/EN 60947 a poskytuje základní krytí IP20 s možností jeho navýšení pomocí příslušenství. Konstrukce je uzpůsobena pro pevnou montáž do rozvaděčů s volitelnou možností připojení přes boxové nebo tunelové svorky.

Klíčové vlastnosti

  • Čtyřpólový jistič s termomagnetickým spouštěčem
  • Nastavitelný proudový rozsah 125-160 A
  • Vypínací schopnost až 85 kA při 230 V
  • Rychlý vypínací čas < 10 ms
  • Krytí IP20 s možností zvýšení příslušenstvím
  • Provozní teplota od -25 °C do +70 °C
  • Volitelné připojení přes boxové nebo tunelové svorky
  • Soulad s normami IEC/EN 60947
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 38.4 W
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
