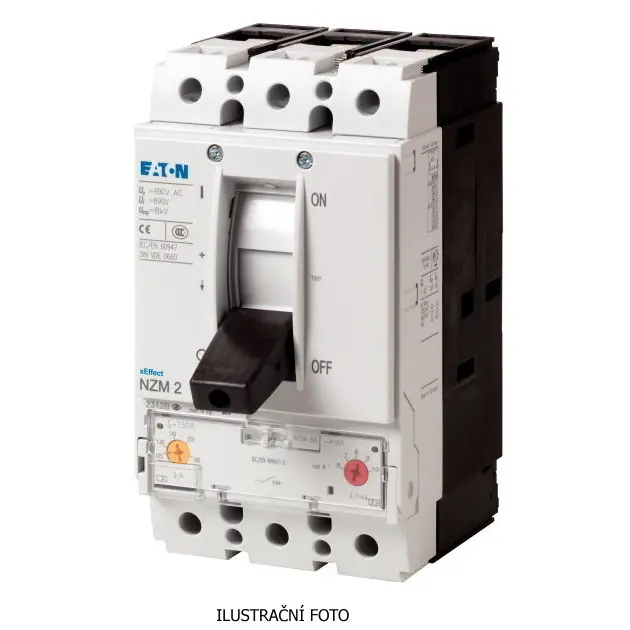

EATON JISTIČ VÝKON NZMN2-A125 50KA 125A/3P 259091
Výrobce: EATON
Kód produktu: 81193280 Zkopírováno
Kód dodavatele: 259091 Zkopírováno
EAN: 4015082590918 Zkopírováno
Jmenovitý trvalý proud Iu: 125 A
Jmenovité napětí: 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA
Rozsah nastavení spouště na přetížení: 100 - 125 A
Na objednání obvykle do 9 dnů
K vyzvednutí na pobočkách obvykle do 9 dnů
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání obvykle do 9 dnů |
| Brno - Řečkovice | Na objednání obvykle do 9 dnů |
| Blansko | Na objednání obvykle do 9 dnů |
| Bystřice nad Pernštejnem | Na objednání obvykle do 9 dnů |
| Čáslav | Na objednání obvykle do 9 dnů |
| Česká Třebová | Na objednání obvykle do 9 dnů |
| Hradec Králové | Na objednání obvykle do 9 dnů |
| Hustopeče | Na objednání obvykle do 9 dnů |
| Chotěboř | Na objednání obvykle do 9 dnů |
| Jevíčko | Na objednání obvykle do 9 dnů |
| Kladno | Na objednání obvykle do 9 dnů |
| Kroměříž | Na objednání obvykle do 9 dnů |
| Liberec | Na objednání obvykle do 9 dnů |
| Pardubice | Na objednání obvykle do 9 dnů |
| Praha 13 - Stodůlky | Na objednání obvykle do 9 dnů |
| Praha 4 - Spořilov | Na objednání obvykle do 9 dnů |
| Praha 9 - Horní Počernice | Na objednání obvykle do 9 dnů |
| Prostějov | Na objednání obvykle do 9 dnů |
| Rychnov nad Kněžnou | Na objednání obvykle do 9 dnů |
| Sokolov | Na objednání obvykle do 9 dnů |
| Svitavy | Na objednání obvykle do 9 dnů |
| Šenov u Nového Jičína | Na objednání obvykle do 9 dnů |
| Tišnov | Na objednání obvykle do 9 dnů |
| Trutnov | Na objednání obvykle do 9 dnů |
| Třebíč | Na objednání obvykle do 9 dnů |
| Uherské Hradiště | Na objednání obvykle do 9 dnů |
| Uherské Hradiště - Jaktáře | Na objednání obvykle do 9 dnů |
| Velké Meziříčí | Na objednání obvykle do 9 dnů |
| Vysoké Mýto | Na objednání obvykle do 9 dnů |
| Zábřeh | Na objednání obvykle do 9 dnů |
| Zastávka u Brna | Na objednání obvykle do 9 dnů |
| Zlín | Na objednání obvykle do 9 dnů |
| Žďár nad Sázavou | Na objednání obvykle do 9 dnů |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Pro ochranu obvodů a kabelů i pro další aplikace s nízkými záběrovými proudy. Tří a čtyřpólové provedení (plná ochrana ve čtvrtém N pólu, nastavení N pólu je dáno nastavením hlavních pólů, NZM…2-4-A… hodnoty spouští N pólu rovny 100 % hodnot hlavních pólů, NZM…2-4-A…/... hodnoty spouští N pólu rovny 60 % hodnot hlavních pólů). Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení). Jmenovité pracovní napětí Ue 690 V AC. Vhodné i pro stejnosměrné aplikace do 750 V. Nastavitelná nadproudová spoušť Ir = 0,8 – 1 × In, výrobní nastavení 0,8 × In. Zkratová spoušť Ii: In = 20 – 32 A, pevná Ii = 350 A, In = 40 A nastavitelná v rozsahu 8 – 10 × In, výrobní nastavení 8 × In: In = 50 – 250 A nastavitelná v rozsahu 6 – 10 × In, výrobní nastavení 6 × In.
| Název parametru | Hodnota |
|---|---|
| Jmenovitý trvalý proud Iu | 125 A |
| Jmenovité napětí | 690 - 690 V |
| Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz | 50 kA |
| Rozsah nastavení spouště na přetížení | 100 - 125 A |
| Nastavitelný rozsah krátkodobě zpožděné zkratové spouště | 0 - 0 A |
| Nastavitelný rozsah nezpožděné zkratové spouště | 750 - 1250 A |
| Integrovaná ochrana proti zemnímu zkratu | Ne |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Typ konstrukce přístroje | Montážní přístroj |
| Vhodné pro montáž DIN lišty | Ne |
| Volitelná montáž na DIN lištu | Ano |
| Počet pomocných rozpínacích kontaktů | 0 |
| Počet pomocných spínacích kontaktů | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| K dispozici hlásič spuštění | Ne |
| Počet pólů | 3 |
| Typ ovládacího prvku | Sklopná páka |
| Kompletní přístroj s ochrannou jednotkou | Ano |
| Integrovaný motorový pohon | Ne |
| Motorový pohon volitelný | Ano |
| Krytí (IP) | IP20 |
| Poloha přípojky pro hlavní proudový obvod | Vpředu |
| S integrovanou podpěťovou spouští | Ne |
| Ztrátový výkon | 27.6 W |
| Název parametru | Hodnota |
|---|---|
| Jmenovitý trvalý proud Iu | 125 A |
| Jmenovité napětí | 690 - 690 V |
| Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz | 50 kA |
| Rozsah nastavení spouště na přetížení | 100 - 125 A |
| Nastavitelný rozsah krátkodobě zpožděné zkratové spouště | 0 - 0 A |
| Nastavitelný rozsah nezpožděné zkratové spouště | 750 - 1250 A |
| Integrovaná ochrana proti zemnímu zkratu | Ne |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Typ konstrukce přístroje | Montážní přístroj |
| Vhodné pro montáž DIN lišty | Ne |
| Volitelná montáž na DIN lištu | Ano |
| Počet pomocných rozpínacích kontaktů | 0 |
| Počet pomocných spínacích kontaktů | 0 |
| Počet pomocných kontaktů jako měnič | 0 |
| K dispozici hlásič spuštění | Ne |
| Počet pólů | 3 |
| Typ ovládacího prvku | Sklopná páka |
| Kompletní přístroj s ochrannou jednotkou | Ano |
| Integrovaný motorový pohon | Ne |
| Motorový pohon volitelný | Ano |
| Krytí (IP) | IP20 |
| Poloha přípojky pro hlavní proudový obvod | Vpředu |
| S integrovanou podpěťovou spouští | Ne |
| Ztrátový výkon | 27.6 W |
