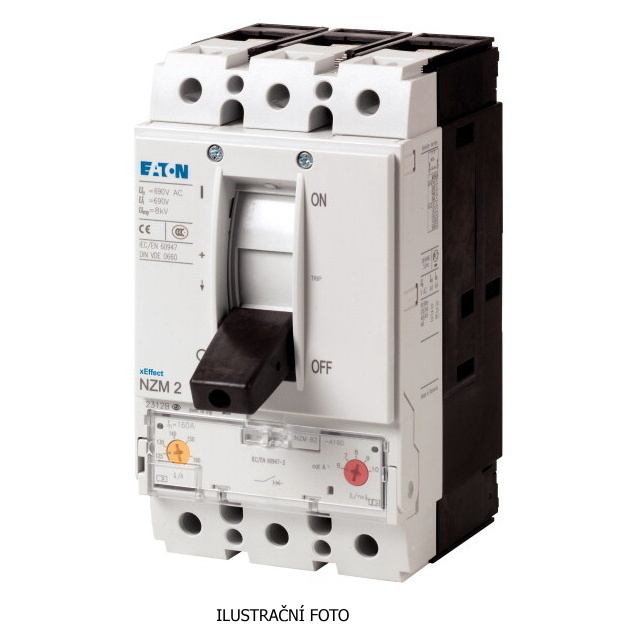

EATON JISTIČ VÝKON NZMN2-A160 50KA 160A/3P 259092

Jističe NZM2-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů i pro další aplikac... Zobrazit více

Výrobce: EATON

Kód produktu: 80967646 Zkopírováno

Kód dodavatele: 259092 Zkopírováno

EAN: 4015082590925 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 125 - 160 A

Na objednání obvykle do 10 dnů

K vyzvednutí na pobočkách obvykle do 10 dnů

Popis Parametry
Jističe NZM2-A s termomagnetickou spouští. Pro ochranu obvodů a kabelů i pro další aplikace s nízkými záběrovými proudy. Tří a čtyřpólové provedení (plná ochrana ve čtvrtém N pólu, nastavení N pólu je dáno nastavením hlavních pólů, NZM…2-4-A… hodnoty spouští N pólu rovny 100 % hodnot hlavních pólů, NZM…2-4-A…/... hodnoty spouští N pólu rovny 60 % hodnot hlavních pólů). Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení). Vhodné i pro stejnosměrné aplikace do 750 V. Nastavitelná nadproudová spoušť Ir = 0,8 – 1 × In, výrobní nastavení 0,8 × In. Standardní kompaktní provedení jističe s pevnou montáží. V oblasti ovládacích prvků IP20. S krycím rámečkem IP40, s ovládací rukojetí s dveřní spojkou: IP66. Tunelová svorka: IP10.
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 960 - 1600 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 38.4 W
