EATON JISTIČ VÝKON NZMN2-AF100-NA 3P 125A 50KA 269182

EATON NZMN2-AF100-NA JISTIČ 3P 100A, 690V, TEPELNOMAGNETICKÝ 269182 Jistič EATON NZMN2-A... Zobrazit více

Výrobce: EATON

Kód produktu: 82381676 Zkopírováno

Kód dodavatele: 269182 Zkopírováno

EAN: 4015082691820 Zkopírováno

Jmenovitý trvalý proud Iu: 100 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON NZMN2-AF100-NA JISTIČ 3P 100A, 690V, TEPELNOMAGNETICKÝ 269182

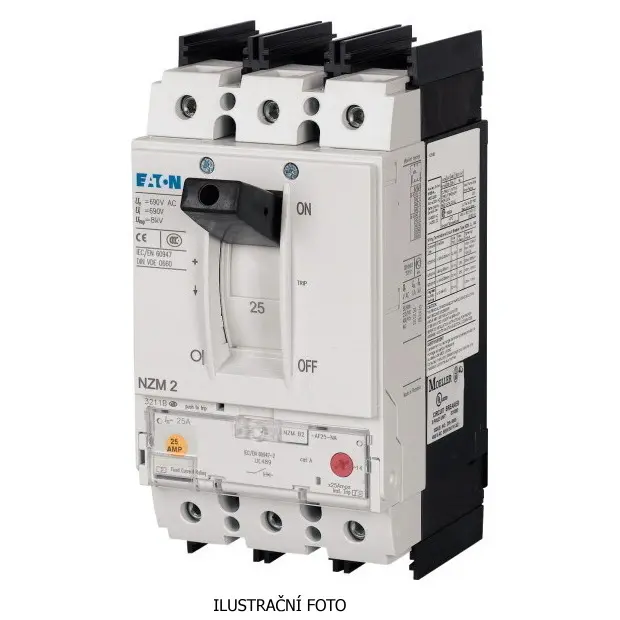

Jistič EATON NZMN2-AF100-NA z řady Moeller NZM je výkonný třípólový jistič s jmenovitým proudem 100 A a jmenovitým napětím až 690 V AC. Využívá tepelnomagnetickou spoušť pro spolehlivou ochranu vedení a zařízení před přetížením a zkratem. Je navržen pro použití v hlavních i podružných rozváděčích, a to v průmyslových i komerčních aplikacích. Díky vysoké zkratové odolnosti, kvalitní konstrukci a mezinárodním certifikacím (IEC, UL, CSA) je jistič vhodný pro univerzální použití v globálních instalacích. Umožňuje pevnou montáž, volitelně i uchycení na DIN lištu, a zaručuje vysokou spolehlivost v dlouhodobém provozu.

Klíčové vlastnosti

  • Třípólový jistič s tepelnomagnetickou spouští
  • Jmenovitý proud 100 A
  • Jmenovité napětí až 690 V AC
  • Vysoká vypínací schopnost - až 85 kA při 230 V
  • Vhodný pro ochranu obvodů a kabelů
  • Certifikace IEC/EN 60947, UL, CSA
  • Stupeň krytí IP20 (základní), až IP66 s otočnou rukojetí
  • Mechanická životnost 20 000 spínacích cyklů
  • Pevná montáž nebo volitelné uchycení na DIN lištu
Název parametru Hodnota
Jmenovitý trvalý proud Iu 100 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Rozsah nastavení spouště na přetížení 100 - 100 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
