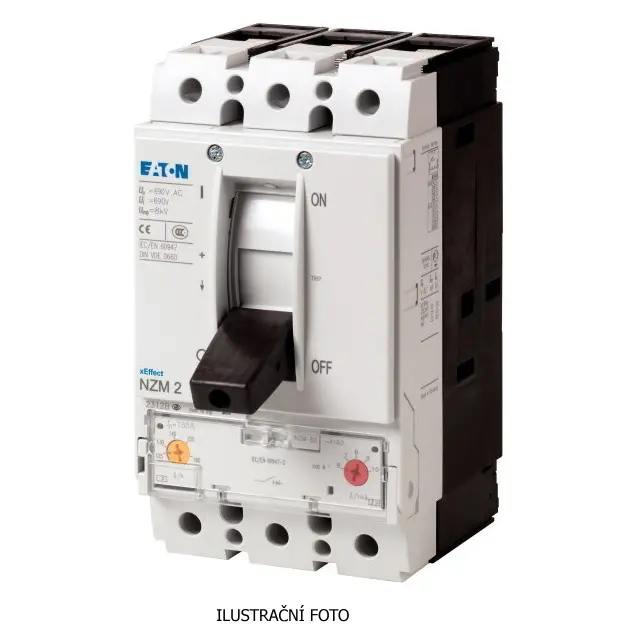

EATON JISTIČ VÝKON NZMN2-AF125-NA 3P 125A 50KA 269184

Eaton NZMN2-AF125-NA jistič, 3p, 125 A, termomagnetická spoušť Jistič Eaton NZMN2-AF125-... Zobrazit více

Výrobce: EATON

Kód produktu: 81694585 Zkopírováno

Kód dodavatele: 269184 Zkopírováno

EAN: 4015082691844 Zkopírováno

Jmenovitý trvalý proud Iu: 125 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton NZMN2-AF125-NA jistič, 3p, 125 A, termomagnetická spoušť

Jistič Eaton NZMN2-AF125-NA z řady Moeller NZM je určen pro ochranu elektrických obvodů proti přetížení a zkratu v průmyslových a komerčních aplikacích. Nabízí třípólové provedení s jmenovitým proudem 125 A a maximálním provozním napětím až 690 V. Díky termomagnetické spoušti zajišťuje rychlou a spolehlivou reakci při poruchách. Jistič má vysokou vypínací schopnost, robustní konstrukci a je kompatibilní se systémem xEnergy. Vhodný pro instalaci do rozvaděčů a montáž na DIN lištu nebo pevnou montáž. Splňuje normy IEC/EN 60947 a je certifikován pro použití i v severoamerických aplikacích (UL, CSA).

Klíčové vlastnosti

  • Třípólový jistič s jmenovitým proudem 125 A
  • Maximální provozní napětí 690 V AC
  • Termomagnetická spoušť pro přesnou ochranu
  • Vypínací schopnost až 50 kA při 400/415 V
  • Životnost: 20 000 mechanických operací
  • Krytí IP20 základní, s možností zvýšení až na IP66 s ovládací rukojetí
  • Kompatibilní se systémy xEnergy a montáží na DIN lištu
  • Rozměry: 149 x 195 x 105 mm
  • Hmotnost: 2,405 kg
  • Certifikace: IEC/EN 60947, UL489, CSA, CE, RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 125 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 27.6 W
Rozsah nastavení spouště na přetížení 125 - 125 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
