EATON JISTIČ VÝKON NZMN2-AF250-NA 3P 250A 271102

Eaton NZMN2-AF250-NA jistič, 3p, 250 A, rámová velikost 2 Jistič Eaton NZMN2-AF250-NA z ... Zobrazit více

Výrobce: EATON

Kód produktu: 81197258 Zkopírováno

Kód dodavatele: 271102 Zkopírováno

EAN: 4015082711023 Zkopírováno

Jmenovitý trvalý proud Iu: 250 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 250 - 250 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

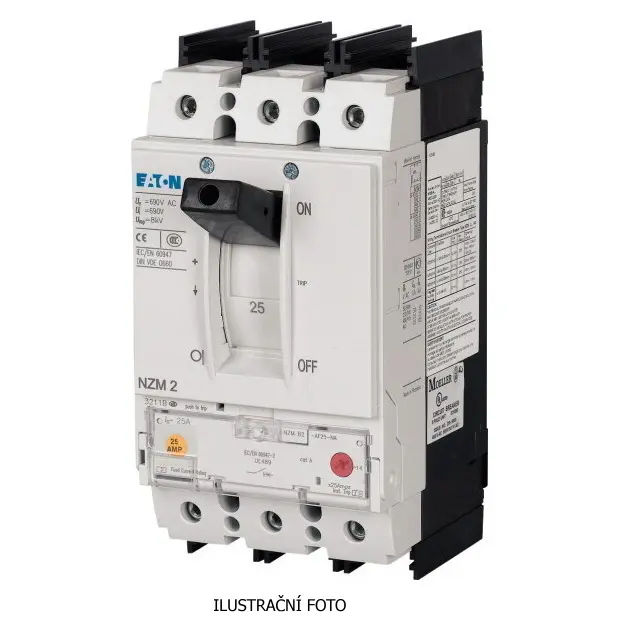

Eaton NZMN2-AF250-NA jistič, 3p, 250 A, rámová velikost 2

Jistič Eaton NZMN2-AF250-NA z řady Moeller NZM je určen pro ochranu elektrických obvodů v průmyslových a komerčních aplikacích. Nabízí třípólové provedení s jmenovitým proudem 250 A a termomagnetickou spoušť. Díky vysoké vypínací schopnosti a kompaktním rozměrům je vhodný pro použití v rozvodných skříních a rozvodných panelech. Jistič je navržen pro provozní napětí až 690 V a splňuje mezinárodní normy IEC/EN 60947 a UL/CSA, což zaručuje jeho spolehlivý a bezpečný provoz.

Klíčové vlastnosti

  • Třípólový jistič s jmenovitým proudem 250 A
  • Termomagnetická spoušť pro přesnou ochranu obvodů
  • Provozní napětí až 690 V
  • Vypínací schopnost až 85 kA při 230 V
  • Montáž na DIN lištu nebo pevné vestavné provedení
  • Životnost až 20 000 mechanických operací
  • Krytí IP20 (základní), možnost až IP66 s doplňkovým ovládacím prvkem
  • Certifikace dle IEC/EN 60947 a UL/CSA
Název parametru Hodnota
Jmenovitý trvalý proud Iu 250 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 250 - 250 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
Ztrátový výkon 58.1 W
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
