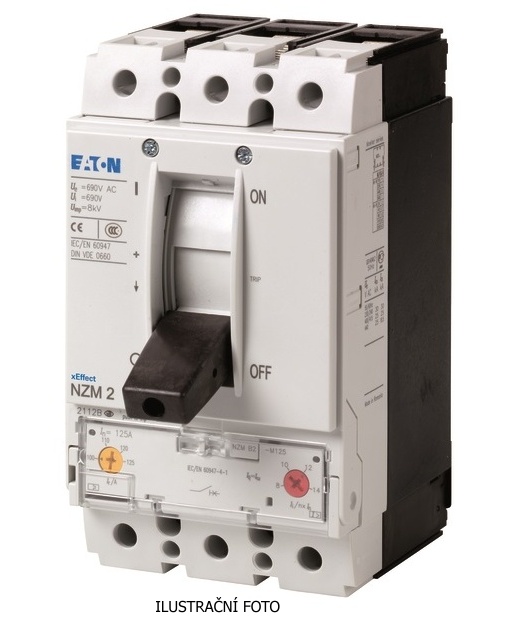

EATON JISTIČ VÝKON NZMN2-M160 50KA 160A/3P, 265724

Jistič NZM2-M s termomagnetickou spouští. Pevné provedení. Standardní kompaktní provedení ... Zobrazit více

Výrobce: EATON

Kód produktu: 81287911 Zkopírováno

Kód dodavatele: 265724 Zkopírováno

EAN: 4015082657246 Zkopírováno

Rozsah nastavení spouště na přetížení: 125 - 160 A

Nastavitelný rozsah nezpožděné zkratové spouště: 1280 - 2240 A

Citlivé na výpadek fáze: Ne

Spouštěcí technika: Termomagnetické

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jistič NZM2-M s termomagnetickou spouští. Pevné provedení. Standardní kompaktní provedení jističe s pevnou montáží. Upevňovací šrouby součástí dodávky.

Třípólové provedení. Splňují požadavky kategorie spínání AC-3. Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení). Nastavitelná nadproudová spoušť Ir = 0,8 – 1 × In, výrobní nastavení 0,8 × In. Zkratová spoušť Ii: In = 20 – 25 A pevná, Ii = 350 A. In = 32 A nastavitelná v rozsahu 10 – 14 × In, výrobní nastavení 12 × In. In = 40 – 200 A nastavitelná v rozsahu 8 – 14 × In, výrobní nastavení 12 × In. Jmenovité pracovní napětí Ue 690 V AC. Třída spouště 10A.
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah nezpožděné zkratové spouště 1280 - 2240 A
Citlivé na výpadek fáze Ne
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý provozní výkon při AC-3, 230 V 45 kW
Jmenovitý provozní výkon při AC-3, 400 V 90 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 35 kA
Krytí (IP) IP20
Výška 184 mm
Šířka 105 mm
Hloubka 149 mm
S tepelnou ochranou Ano
Typ ovládacího prvku Sklopná páka
Ztrátový výkon 38.4 W
Všechny parametry
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 125 - 160 A
Nastavitelný rozsah nezpožděné zkratové spouště 1280 - 2240 A
Citlivé na výpadek fáze Ne
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý provozní výkon při AC-3, 230 V 45 kW
Jmenovitý provozní výkon při AC-3, 400 V 90 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 35 kA
Krytí (IP) IP20
Výška 184 mm
Šířka 105 mm
Hloubka 149 mm
S tepelnou ochranou Ano
Typ ovládacího prvku Sklopná páka
Ztrátový výkon 38.4 W
