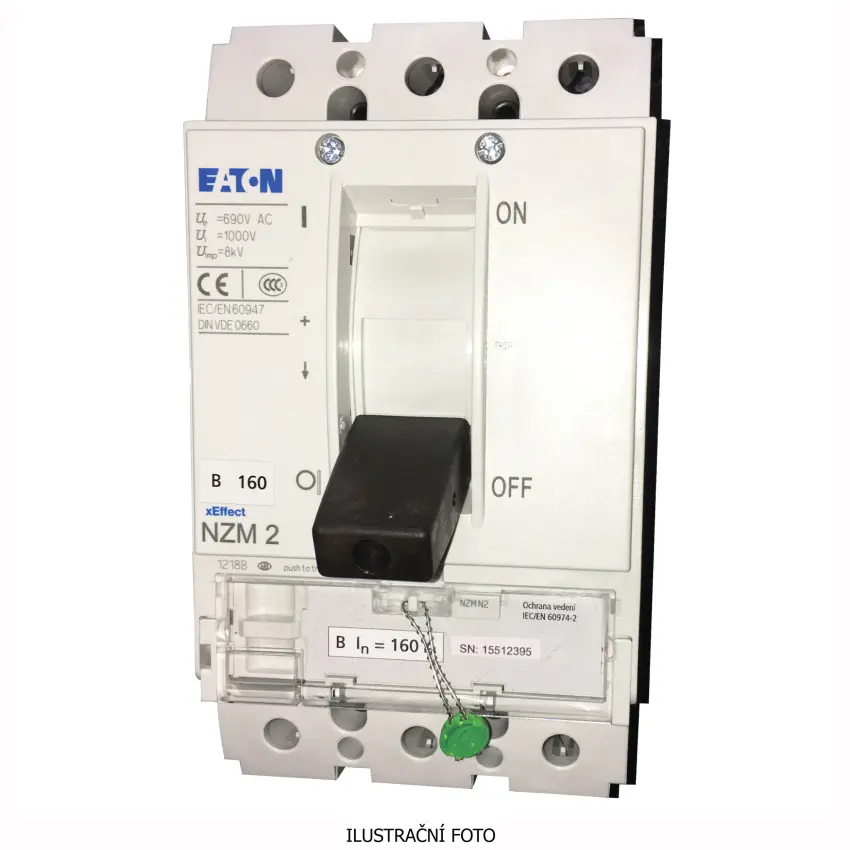

EATON JISTIČ VÝKON NZMN2-VED160-UT PRE 50KA 160A/3P 999202120

Eaton Moeller jistič NZMN2-VED160-UT, 3pólový, 160 A, 690 V AC, vestavné provedení, krytí ... Zobrazit více

Výrobce: EATON

Kód produktu: 81894731 Zkopírováno

Kód dodavatele: 999202120 Zkopírováno

EAN: 9008790058424 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 160 - 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller jistič NZMN2-VED160-UT, 3pólový, 160 A, 690 V AC, vestavné provedení, krytí IP20.

Jistič Eaton Moeller série NZM s katalogovým číslem 999202120 (NZMN2-VED160-UT) je určen pro spolehlivou ochranu elektrických obvodů proti přetížení a zkratu. Tento třípólový kompaktní jistič nabízí jmenovitý proud 160 A a napětí až 690 V AC. Disponuje vestavným provedením s možností upevnění i na DIN lištu a je vybaven kompletní spoušťovou jednotkou s nastavením nadproudové a zkratové ochrany. Přístroj dosahuje zkratové vypínací schopnosti 50 kA při 400 V a je opatřen krytím IP20. Díky robustní konstrukci, šroubovým svorkám a čelnímu připojení je vhodný pro průmyslové a komerční aplikace s vysokými nároky na bezpečnost a spolehlivost.

Klíčové vlastnosti

  • Třípólový jistič Eaton Moeller NZMN2-VED160-UT
  • Jmenovitý proud 160 A, napětí až 690 V AC
  • Vestavné provedení s možností montáže na DIN lištu
  • Kompletní spoušťová jednotka s pevně nastavenou ochranou
  • Zkratová vypínací schopnost 50 kA při 400 V
  • Krytí IP20
  • Rozměry: 184 x 149 x 105 mm
  • Hmotnost: 2,452 kg
  • Certifikace CE, RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 160 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 800 - 800 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
