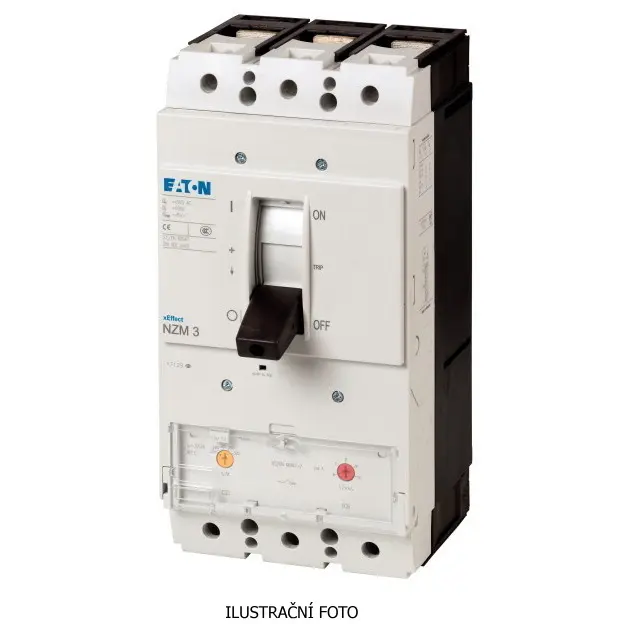

EATON JISTIČ VÝKON NZMN3-A320 50KA 320A/3P 109669

Jistič NZM3-A s termomagnetickou spouští, pevné provedení. Standardní kompaktní provedení ... Zobrazit více

Výrobce: EATON

Kód produktu: 81278594 Zkopírováno

Kód dodavatele: 109669 Zkopírováno

EAN: 4015081092550 Zkopírováno

Jmenovitý trvalý proud Iu: 320 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 250 - 320 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jistič NZM3-A s termomagnetickou spouští, pevné provedení. Standardní kompaktní provedení jističe s pevnou montáží. Upevňovací šrouby součástí dodávky.

Pro ochranu obvodů a kabelů i pro další aplikace s nízkými záběrovými proudy. Tří a čtyřpólové provedení (plná ochrana ve čtvrtém N pólu, nastavení N pólu je dáno nastavením hlavních pólů, NZM…3-4-A… hodnoty spouští N pólu rovny 100 % hodnot hlavních pólů, NZM…3-4-A…/... hodnoty spouští N pólu rovny 60 % hodnot hlavních pólů). Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení). Nastavitelná nadproudová spoušť. Ir = 0,8 – 1 × In (výrobní nastavení 0,8 × In). Zkratová spoušť Ii nastavitelná v rozsahu 6 – 10 × In, výrobní nastavení 6 × In. Vhodné i pro stejnosměrné aplikace do 750 V.
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 250 - 320 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1920 - 3200 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 250 - 320 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1920 - 3200 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
