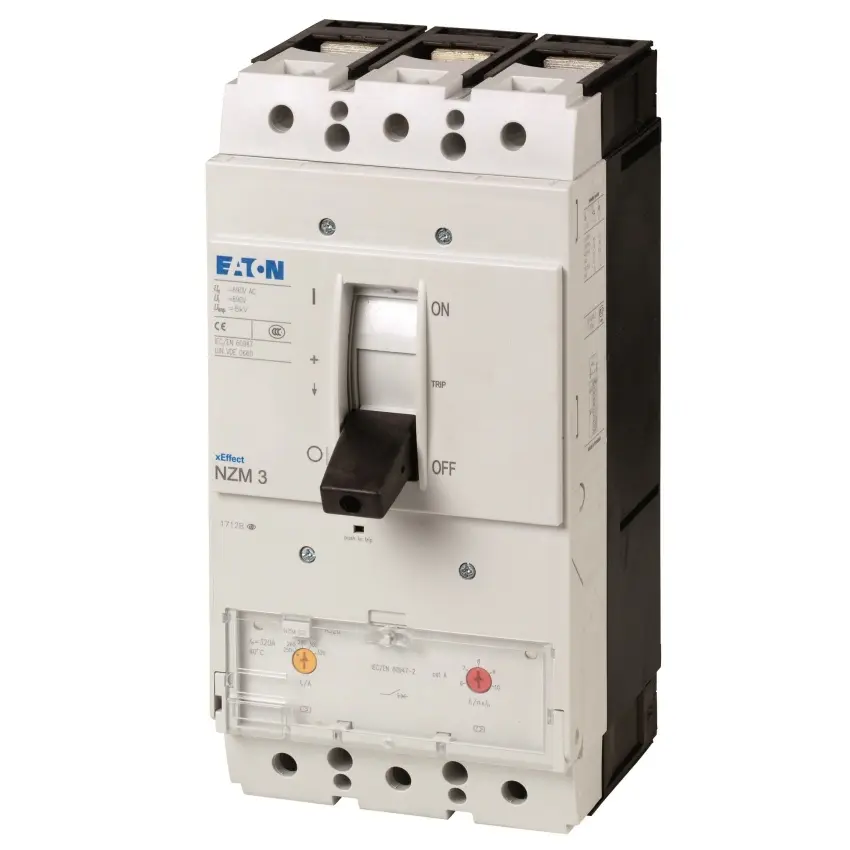

EATON JISTIČ VÝKON NZMN3-A400 3P 109670

Výkonový jistič Eaton NZMN3-A400 je určen pro ochranu napájecích a vývodových obvodů v prů... Zobrazit více

Výrobce: EATON

Kód produktu: 83094920 Zkopírováno

Kód dodavatele: 109670 Zkopírováno

EAN: 4015081092567 Zkopírováno

Jmenovitý trvalý proud Iu: 400 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Typ konstrukce přístroje: Montážní přístroj

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový jistič Eaton NZMN3-A400 je určen pro ochranu napájecích a vývodových obvodů v průmyslových elektroinstalacích.

Výkonový jistič Eaton Moeller série NZM s označením NZMN3-A400 je třípólový jistič s termo-magnetickou spouští a jmenovitým proudem 400 A. Je navržen pro provozní napětí až do 690 V AC a splňuje požadavky norem IEC a IEC/EN 60947. Jistič zajišťuje ochranu systémů a kabelů proti přetížení a zkratu a je určen pro pevnou vestavnou montáž do rozvaděčů. Konstrukce poskytuje vysokou mechanickou i elektrickou životnost a umožňuje použití v neuzemněných napájecích systémech.

Klíčové vlastnosti

  • Třípólový výkonový jistič s termo-magnetickou spouští
  • Jmenovitý proud 400 A
  • Provozní napětí až 690 V AC
  • Vysoká vypínací schopnost dle IEC/EN 60947
  • Ochrana proti přetížení a zkratu
  • Pevná vestavná montáž do rozvaděče
Název parametru Hodnota
Jmenovitý trvalý proud Iu 400 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Rozsah nastavení spouště na přetížení 320 - 400 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 2400 - 4000 A
