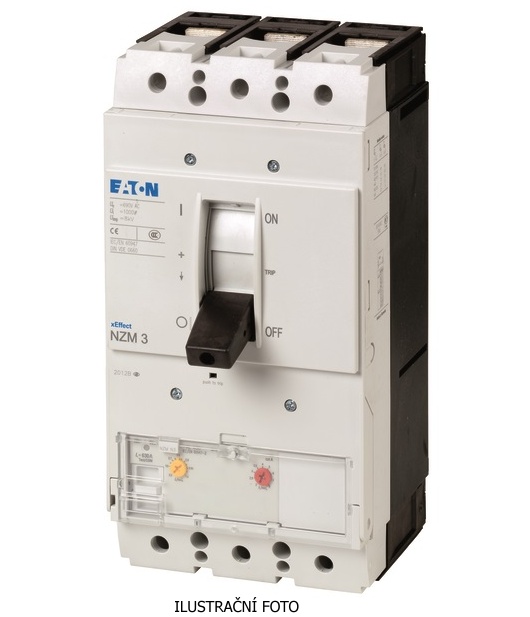

EATON JISTIČ VÝKON NZMN3-AE400 50KA 400A/3P 259114

Jističe NZM3-AE s elektronickou spouští. Pro ochranu obvodů a kabelů i pro další aplikace ... Zobrazit více

Výrobce: EATON

Kód produktu: 34992491 Zkopírováno

Kód dodavatele: 259114 Zkopírováno

EAN: 4015082591144 Zkopírováno

Jmenovitý trvalý proud Iu: 400 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 200 - 400 A

Na objednání obvykle do 11 dnů

K vyzvednutí na pobočkách obvykle do 11 dnů

Popis Parametry
Jističe NZM3-AE s elektronickou spouští. Pro ochranu obvodů a kabelů i pro další aplikace s nízkými záběrovými proudy. Tří a čtyřpólové provedení (plná ochrana ve čtvrtém N pólu, nastavení N pólu je dáno nastavením hlavních pólů, NZM…3-4-AE… hodnoty spouští N pólu rovny 100 % hodnot hlavních pólů, NZM…3-4-AE…/... hodnoty spouští N pólu rovny 60 % hodnot hlavních pólů). Pro selektivní ochranu a pro ochranu generátorů je doporučeno použít jističe typu –VE s možností tvarování charakteristiky. Šroubové svorky v základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení). Nastavitelná nadproudová spoušť Ir, rozsah regulace 0,5 – 1 × In, výrobní nastavení 0,8 × In. Elektronická spoušť měří efektivní hodnoty Ir s funkcí tepelné paměti. Standardní kompaktní provedení jističe s pevnou montáží.
Název parametru Hodnota
Jmenovitý trvalý proud Iu 400 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 200 - 400 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 4400 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
Poloha přípojky pro hlavní proudový obvod Vpředu
S integrovanou podpěťovou spouští Ne
