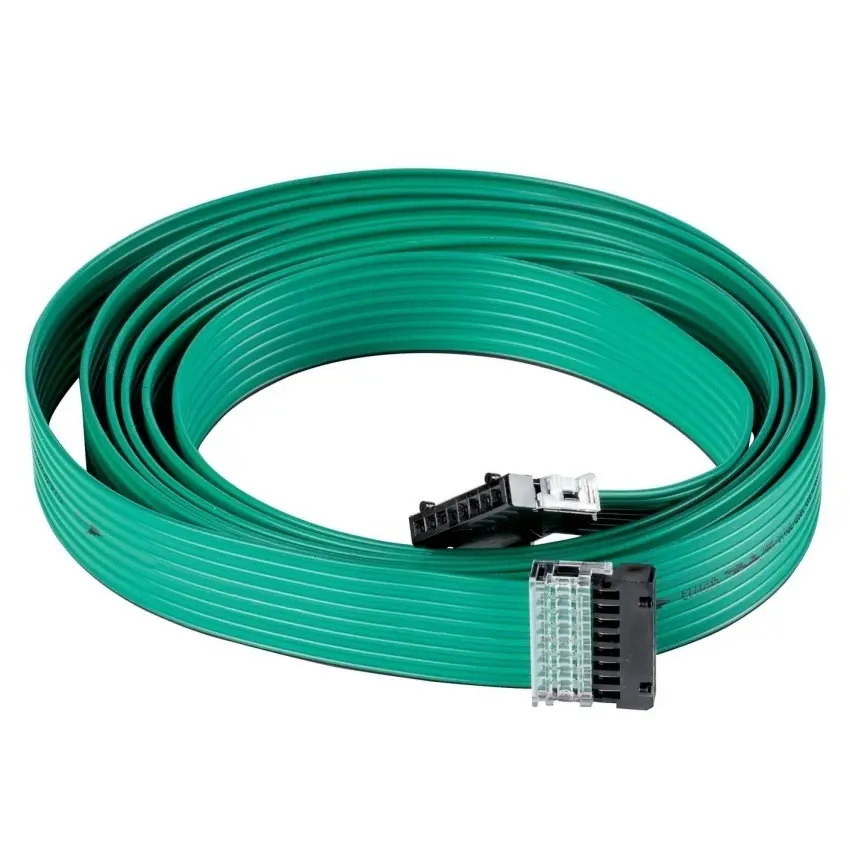

EATON KABEL PLOCHÝ SWD 5M 8-ŽILOVÝ S KONEKTOREM SWD4-5LF8-24-2S 116028

Eaton SWD4 Plochý kabel, SmartWire-DT, 5 m, 8pólový, prefabrikovaný se 2 nožovými koncovka... Zobrazit více

Výrobce: EATON

Kód produktu: 83488965 Zkopírováno

Kód dodavatele: 116028 Zkopírováno

EAN: 4015081157686 Zkopírováno

Typ kabelu: Ostatní

Duplex: Ne

Materiál vodiče: Ostatní

Povrch vodiče: Cínované

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Eaton SWD4 Plochý kabel, SmartWire-DT, 5 m, 8pólový, prefabrikovaný se 2 nožovými koncovkami SWD4-8MF2

Název parametru Hodnota
Typ kabelu Ostatní
Duplex Ne
Materiál vodiče Ostatní
Povrch vodiče Cínované
Průměr vodiče 1.35 mm
Jmenovitý průřez vodiče 0.23 mm2
AWG rozměr 24
Třída vodiče Tř. 2 = vícedrátový
Počet žil 8
Počet splétaných prvků 0
Splétaný prvek Ne
Izolace žil PVC
Specifikace izolace jádra Ostatní
Identifikace jádra podle HD 308 S2 Ne
Značení žil Barva
Stínění přes splétaný prvek Bez
Splétání Ostatní
Stínění přes splétání Bez
Podélný vodní blokovací kabel Ano
Radiální vodní blokovací kabel Ne
Pokládka do země Ne
Schválený typ podzemního zařízení Jiné
Ochranný plášť Ostatní
Materiál pláště PVC
Specifikace materiálu vnějšího pláště Ostatní
Barva pláště Zelená
Počet vrstev pláště 0
Výztuž/armování Bez
Pancéřování materiálu Jiné
Geometrie kabelu Ploché
Zpomalovač hoření podle IEC 60332-1-2 Ne
Nehořlavost podle IEC 60332-3-21 (kat. A F/R) Ne
Nehořlavost podle IEC 60332-3-22 (kat. A) Ne
Nehořlavost podle IEC 60332-3-23 (kat. B) Ne
Nehořlavost podle IEC 60332-3-24 (kat. C) Ne
Nehořlavost podle IEC 60332-3-25 (kat. D) Ne
S nízkou kouřivostí dle IEC 61034-2 Ne
Bez halogenů podle EN IEC 60754-1 Ne
Bezhalogenové dle EN 60754-2 Ne
Bez halogenů podle normy EN IEC 60754-3 Ne
Třída reakce na oheň podle EN 13501-6 Bez
Třída vývoje kouře podle EN 13501-6 Bez
Třída plamenně hořících kapek/částic podle EN 13501-6 Bez
Třída kyselosti podle EN 13501-6 Bez
Integrita obvodů podle IEC 60331-23 Ne
Odolné proti oleji podle EN 60811-404 Ne
Vnější průměr cca 17.5 mm
Min. povolený poloměr ohybu, pohyblivá instalace s nuceným vedením 15 mm
Min. povolený poloměr ohybu, pohyblivá instalace/volný pohyb 15 mm
Min. povolený poloměr ohybu, pevná instalace / trvalá instalace 7.5 mm
Příp. vnější teplota kabelu, v pohybu -10 - 105 °C
Příp. vnější teplota kabelu, pevně uloženého -30 - 105 °C
Kategorie Ostatní
Hodnota NVP 66.7 %
Odolné proti UV záření Ne
Certifikováno pro použití na lodích Ne
Vhodné jako telefonní kabel Ne
Vhodný jako datový kabel k počítači Ne
Vhodné jako signalizační kabel Ano
Vhodné pro použití jako bezpečnostní poplašný kabel Ne
Pomocný drát Ne
S trhací šňůrou Ne
Šířka kabelu cca 17.5 mm
Výška kabelu cca 22 mm
Vlnový odpor 100 Ohm
Maximální pevnost v tahu při instalaci 0.01
Jmenovité napětí U 24 V
S ochranou proti hlodavcům Ne
Kompatibilní s Grade2TV podle XP-C 90-483 Ne
Kompatibilní s Grade3TV podle XP-C 90-483 Ne
