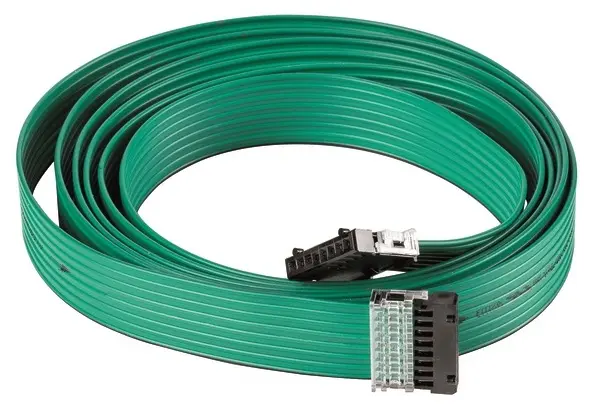

EATON KABEL PLOCHÝ SWD4-3LF8-24-2S 8-ŽÍL 3M 116027

Eaton 116027 Plochý kabel, SmartWire-DT, 3m, 8-pólový zakončený 2 plochými zástrčkami SWD4... Zobrazit více

Výrobce: EATON

Kód produktu: 81692344 Zkopírováno

Kód dodavatele: 116027 Zkopírováno

EAN: 4015081157679 Zkopírováno

Průměr vodiče: 1.35 mm

Jmenovitý průřez vodiče: 0.23 mm2

Třída vodiče: Tř. 2 = vícedrátový

Počet žil: 8

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 116027 Plochý kabel, SmartWire-DT, 3m, 8-pólový zakončený 2 plochými zástrčkami SWD4-8MF2.
Název parametru Hodnota
Průměr vodiče 1.35 mm
Jmenovitý průřez vodiče 0.23 mm2
Třída vodiče Tř. 2 = vícedrátový
Počet žil 8
Splétaný prvek Ne
Izolace žil PVC
Značení žil Barva
Stínění přes splétaný prvek Bez
Stínění přes splétání Bez
Materiál pláště PVC
Barva pláště Zelená
Vnější průměr cca 17.5 mm
Příp. vnější teplota kabelu, v pohybu -10 - 105 °C
Příp. vnější teplota kabelu, pevně uloženého -30 - 105 °C
Kategorie Ostatní
Hodnota NVP 66.7 %
Povrch vodiče Cínované
Počet splétaných prvků 0
Specifikace izolace jádra Ostatní
Splétání Ostatní
Podélný vodní blokovací kabel Ne
Radiální vodní blokovací kabel Ne
Ochranný plášť Ostatní
Specifikace materiálu vnějšího pláště Ostatní
Třída reakce na oheň podle EN 13501-6 Bez
Třída vývoje kouře podle EN 13501-6 Bez
Třída plamenně hořících kapek/částic podle EN 13501-6 Bez
Třída kyselosti podle EN 13501-6 Bez
Bezhalogenové dle EN 60754-2 Ne
S nízkou kouřivostí dle IEC 61034-2 Ne
Odolné proti oleji podle EN 60811-404 Ne
Min. povolený poloměr ohybu, pohyblivá instalace s nuceným vedením 15 mm
Min. povolený poloměr ohybu, pohyblivá instalace/volný pohyb 15 mm
Min. povolený poloměr ohybu, pevná instalace / trvalá instalace 7.5 mm
Pokládka do země Ne
Odolné proti UV záření Ne
Vhodný jako datový kabel k počítači Ne
Duplex Ne
Materiál vodiče Ostatní
AWG rozměr 24
Identifikace jádra podle HD 308 S2 Ne
Výztuž/armování Bez
Geometrie kabelu Ploché
Zpomalovač hoření podle IEC 60332-1-2 Ne
Nehořlavost podle IEC 60332-3-21 (kat. A F/R) Ne
Nehořlavost podle IEC 60332-3-22 (kat. A) Ne
Nehořlavost podle IEC 60332-3-23 (kat. B) Ne
Nehořlavost podle IEC 60332-3-24 (kat. C) Ne
Nehořlavost podle IEC 60332-3-25 (kat. D) Ne
Bez halogenů podle normy EN IEC 60754-3 Ne
Integrita obvodů podle IEC 60331-23 Ne
Certifikováno pro použití na lodích Ne
Vhodné jako telefonní kabel Ne
Vhodné jako signalizační kabel Ano
Vhodné pro použití jako bezpečnostní poplašný kabel Ne
Pomocný drát Ne
S trhací šňůrou Ne
Výška kabelu cca 22 mm
S ochranou proti hlodavcům Ne
Kompatibilní s Grade2TV podle XP-C 90-483 Ne
Schválený typ podzemního zařízení Jiné
Pancéřování materiálu Jiné
Bez halogenů podle EN IEC 60754-1 Ne
Kompatibilní s Grade3TV podle XP-C 90-483 Ne
Typ kabelu Ostatní
Šířka kabelu cca 17.5 mm
Vlnový odpor 100 Ohm
Jmenovité napětí U 24 V
Počet vrstev pláště 0
Maximální pevnost v tahu při instalaci 0.01
