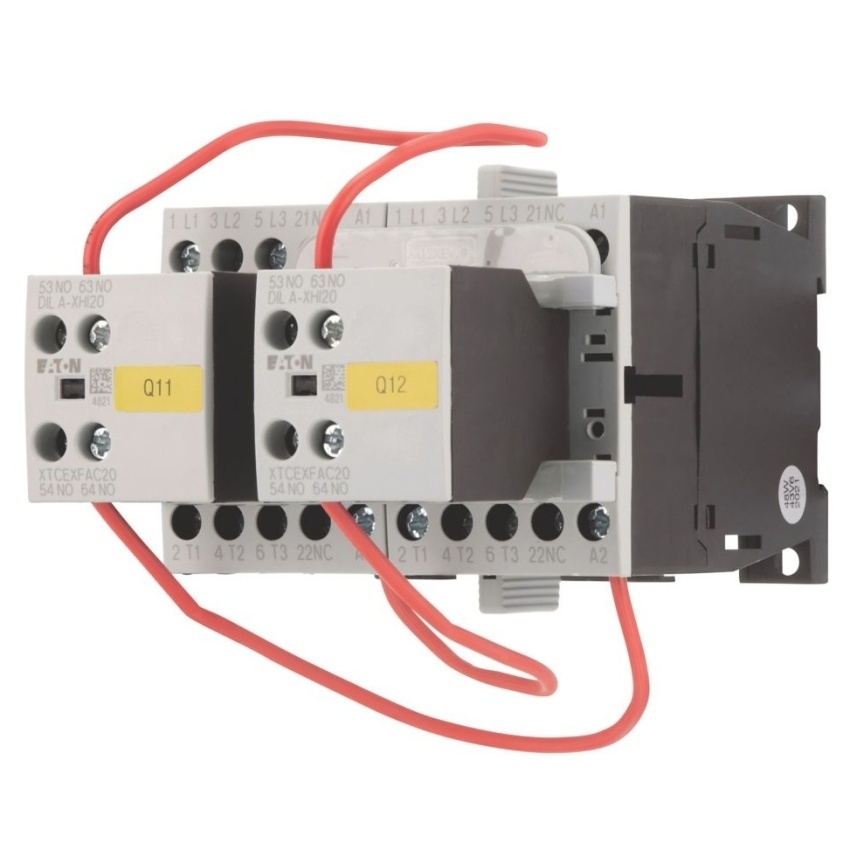

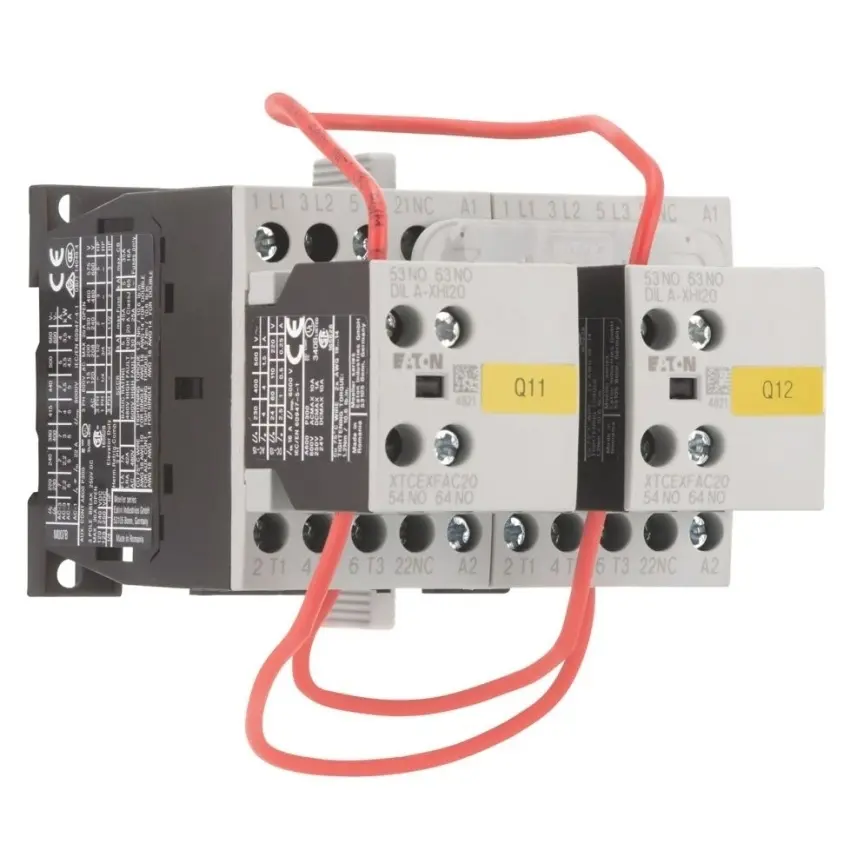

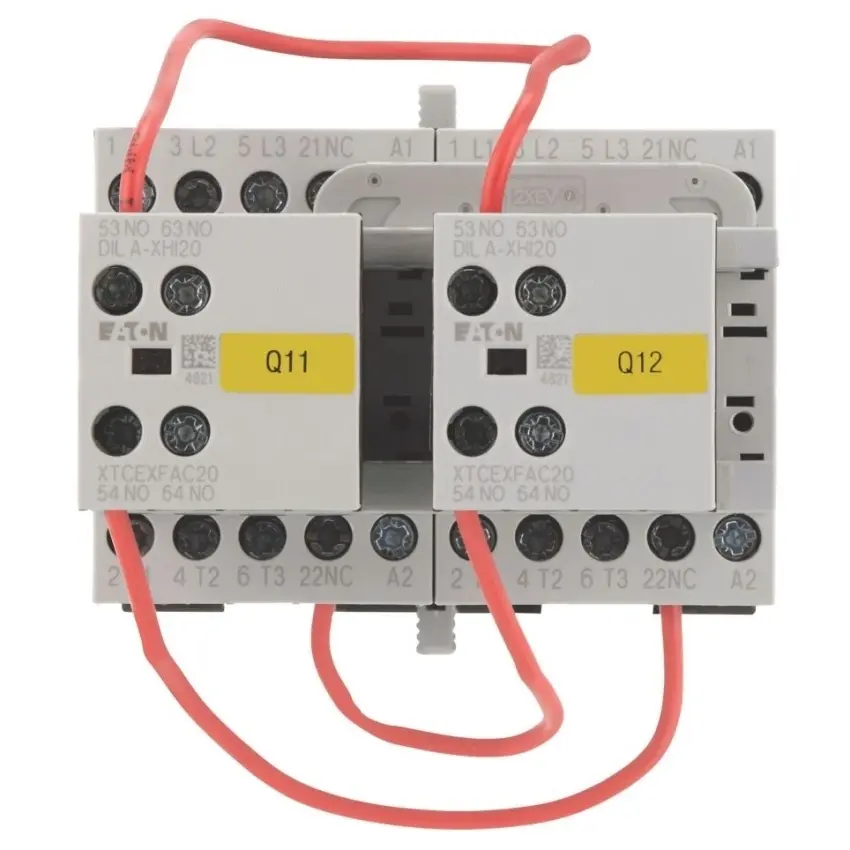

EATON KOMBINACE STYKAČOVÁ DIULM12/21 5,5KW AC-3 UC=230V/50HZ 240V/60HZ 278111

Eaton 278111Reverzační stykačová kombinace, 3p, +2S volná, 5.5kW/400V/AC3 Reverzační styka... Zobrazit více

Výrobce: EATON

Kód produktu: 83474670 Zkopírováno

Kód dodavatele: 278111 Zkopírováno

EAN: 4015082781118 Zkopírováno

Funkce: Reverzní stykač

Montáž na lištu možná: Ne

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Eaton 278111

Reverzační stykačová kombinace, 3p, +2S volná, 5.5kW/400V/AC3 Reverzační stykačová kombinace, Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL, Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz, Druh proudu AC/DC: AC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3

Název parametru Hodnota
Funkce Reverzní stykač
Montáž na lištu možná Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 6
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh provozního napětí AC
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Provozní napětí DC 0 - 0 V
Jmenovitý provozní proud Ie při AC-1, 400 V 12 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 2
Počet pomocných kontaktů jako měnič 0
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Krytí (IP) IP20
Stupeň krytí (NEMA) Ostatní
Šířka 90 mm
Výška 68 mm
Hloubka 117 mm
