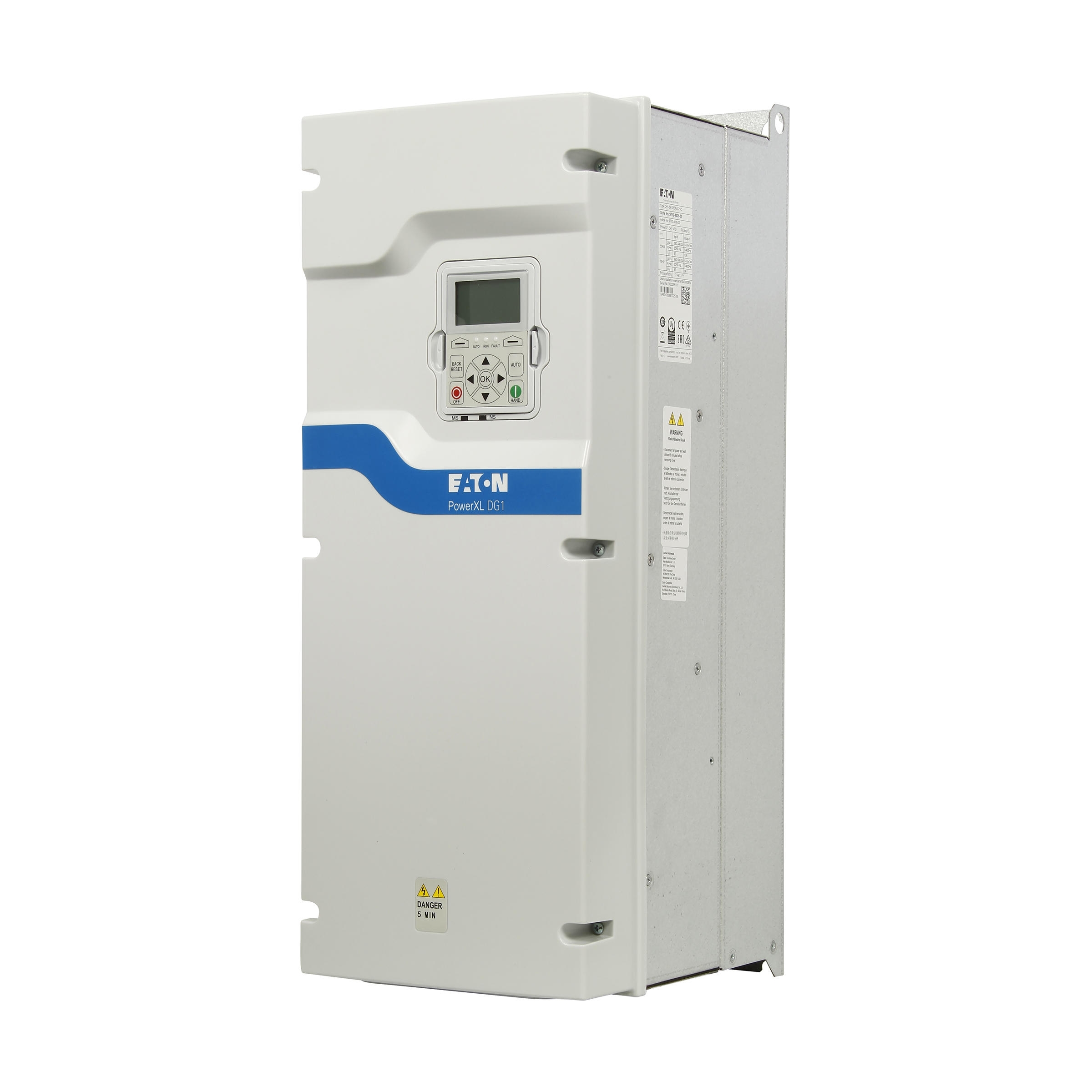

EATON MĚNIČ FREKV. DG1-34087FN-C21C PH=45KW, IH=87A, PL=55KW, IL=105A, IP21 9702-4001-00P
Výrobce: EATON
Kód produktu: 83478033 Zkopírováno
Kód dodavatele: 9702-4001-00P Zkopírováno
EAN: 4015081721467 Zkopírováno
Síťový kmitočet: 50/60 Hz
Počet vstupních fází: 3
Počet výstupních fází: 3
Max. výstupní kmitočet: 400 Hz
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Frekvenční měnič Eaton DG1 s katalogovým číslem 9702-4001-00P je navržen pro regulaci otáček a řízení motorů v náročných provozních podmínkách. Podporuje provozní napětí 400 V až 500 V AC a umožňuje řízení motorů do jmenovitého výkonu 55 kW při třífázovém napájení. Měnič je vybaven integrovaným grafickým displejem, interní DC meziobvodovou tlumivkou a filtrem pro potlačení rušení. Konstrukce s krytím IP21 / NEMA 1 je určena pro vertikální montáž v rozvaděčích a provoz v rozsahu teplot od -10 °C do +50 °C.
Klíčové vlastnosti
- Frekvenční měnič Eaton DG1 pro třífázové motory
- Jmenovitý výkon až 55 kW při 400/500 V AC
- Provozní napětí 380-500 V AC, 50/60 Hz
- Podpora režimů U/f, řízení točivého momentu a bezsenzorové vektorové řízení
- Integrovaný grafický displej a možnost parametrizace přes sběrnice
- Krytí IP21 / NEMA 1 pro montáž do rozvaděče
- Rozsah provozních teplot od -10 °C do +50 °C
- Podpora komunikačních protokolů Modbus, PROFINET, Ethernet IP a dalších
| Název parametru | Hodnota |
|---|---|
| Síťový kmitočet | 50/60 Hz |
| Počet vstupních fází | 3 |
| Počet výstupních fází | 3 |
| Max. výstupní kmitočet | 400 Hz |
| Max. výstupní napětí | 500 V |
| Jmenovitý výstupní proud I2N | 87 A |
| Max. dodávaný výkon při kvadratickém zatížení při jmenovitém výstupním napětí | 55 kW |
| Max. dodávaný výkon při lineárním zatížení při jmenovitém výstupním napětí | 45 kW |
| Spotřeba energie | 1217 VA |
| Relativní symetrická tolerance síťového kmitočtu | 10 % |
| Relativní symetrická tolerance síťového napětí | 10 % |
| Počet analogových výstupů | 2 |
| Počet analogových vstupů | 2 |
| Počet digitálních výstupů | 1 |
| Počet digitálních vstupů | 8 |
| S ovládacím prvkem | Ano |
| Přípustné použití v průmyslové oblasti | Ano |
| Přípustné použití v obytné a průmyslové oblasti | Ano |
| Podporuje protokol pro TCP/IP | Ano |
| Podporuje protokol pro PROFIBUS | Ano |
| Podporuje protokol pro CAN | Ano |
| Podporuje protokol pro INTERBUS | Ne |
| Podporuje protokol pro ASI | Ne |
| Podporuje protokol pro KNX | Ne |
| Podporuje protokol pro MODBUS | Ano |
| Podporuje protokol pro Data-Highway | Ne |
| Podporuje protokol pro DeviceNet | Ano |
| Podporuje protokol pro SUCONET | Ne |
| Podporuje protokol pro LON | Ne |
| Podporuje protokol pro PROFINET IO | Ano |
| Podporuje protokol pro PROFINET CBA | Ne |
| Podporuje protokol pro SERCOS | Ne |
| Podporuje protokol pro Foundation Fieldbus | Ne |
| Podporuje protokol pro EtherNet/IP | Ano |
| Podporuje protokol pro AS-Interface Safety at Work | Ne |
| Podporuje protokol pro DeviceNet Safety | Ne |
| Podporuje protokol pro INTERBUS-Safety | Ne |
| Podporuje protokol pro PROFIsafe | Ne |
| Podporuje protokol pro SafetyBUS p | Ne |
| Podpora protokolu BACnet | Ano |
| Podporuje protokol pro ostatní sběrnicové systémy | Ano |
| Počet HW rozhraní Industrial Ethernet | 1 |
| Počet HW rozhraní PROFINET | 0 |
| Počet HW sériových rozhraní RS-232 | 0 |
| Počet HW sériových rozhraní RS-422 | 0 |
| Počet HW sériových rozhraní RS-485 | 1 |
| Počet HW sériových rozhraní TTY | 0 |
| Počet HW rozhraní USB | 0 |
| Počet HW paralelních rozhraní | 0 |
| Počet ostatních HW rozhraní | 1 |
| S optickým rozhraním | Ne |
| S PC přípojkou | Ano |
| Integrovaný brzdný odpor | Ne |
| Možnost čtyřkvadrantového provozu | Ne |
| Druh měniče | Měnič U |
| Krytí (IP) | IP21 |
| Stupeň krytí (NEMA) | 1 |
| Výška | 630 mm |
| Šířka | 237.7 mm |
| Hloubka | 294 mm |
| Síťové napětí | 380 - 500 V |
