EATON MODUL 280V AC, 12,5kA PRO SVODIČ SPBT12 (T1+T2, B+C) 167341

EATON SVODIČ PŘEPĚTÍ SPBT12-280 167341 Jednopólový zásuvný svodič přepětí Eaton SPBT12-280... Zobrazit více

Výrobce: EATON

Kód produktu: 81790621 Zkopírováno

Kód dodavatele: 167341 Zkopírováno

EAN: 4015081638413 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

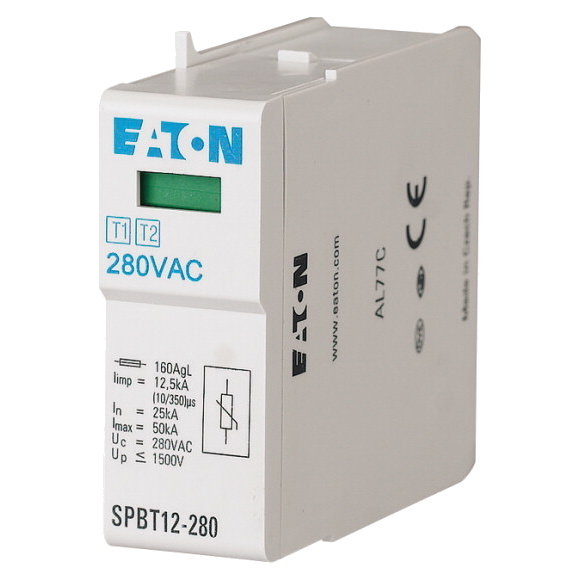

EATON SVODIČ PŘEPĚTÍ SPBT12-280 167341 Jednopólový zásuvný svodič přepětí Eaton SPBT12-280 třídy 1+2, s jmenovitým napětím 280 V AC a bleskovým impulzním proudem 12,5 kA.

Svodič přepětí Eaton SPBT12-280 je navržen pro ochranu elektrických systémů před přepětím a účinky bleskových proudů. Je vhodný pro použití v obytných, užitkových i průmyslových budovách. Díky konstrukci typu 1+2 nabízí kombinovanou ochranu proti přepětí a přepěťovým špičkám. Zásuvné provedení umožňuje rychlou výměnu bez nutnosti demontáže celého zařízení. Svodič dosahuje bleskového impulzního proudu 12,5 kA a napěťové ochranné úrovně 1,5 kV. Instalace je jednoduchá díky uchycení na základní prvek a kompatibilitě s běžnými vodiči do průřezu až 35 mm?. Krytí IP20 zajišťuje bezpečné použití uvnitř rozvaděčů.

Klíčové vlastnosti

  • Jednopólový svodič přepětí třídy 1+2
  • Jmenovité napětí 280 V AC
  • Bleskový impulzní proud 12,5 kA
  • Napěťová ochranná úroveň 1,5 kV
  • Zásuvné provedení pro snadnou výměnu
  • Montáž na základní prvek v rozvaděči
  • Krytí IP20 pro vnitřní instalace
  • Vhodný pro TN a další typy systémů
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ano
Počet pólů 1
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 280 V
Maximální trvalé napětí DC 0 V
Jmenovité napětí AC 280 V
Jmenovité napětí DC 0 V
Max. napětí FV instalace 0 V
Napěťová ochranná hladina 1.5 kV
Napěťová ochranná hladina L-N 0 kV
Napěťová ochranná hladina L-PE 1.5 kV
Napěťová ochranná hladina N-PE 0 kV
Napěťová ochranná hladina (DC+ - DC-) 0 kV
Napěťová ochranná hladina (DC+/DC- - PE) 0 kV
Schopnost zhášení následného proudu 0 kA
Měrná energie 39.1 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Způsob montáže Na základnu
Konstrukční velikost 1 TE
Dálková signalizace Ne
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Maximální nadproudová ochrana, paralelní připojení (pojistka) 0
Maximální nadproudová ochrana, sériové zapojení (pojistka) 160
Technologie jiskřiště s přepínáním napětí Ne
Odběr napětí chráněný proti nadproudu Ne
