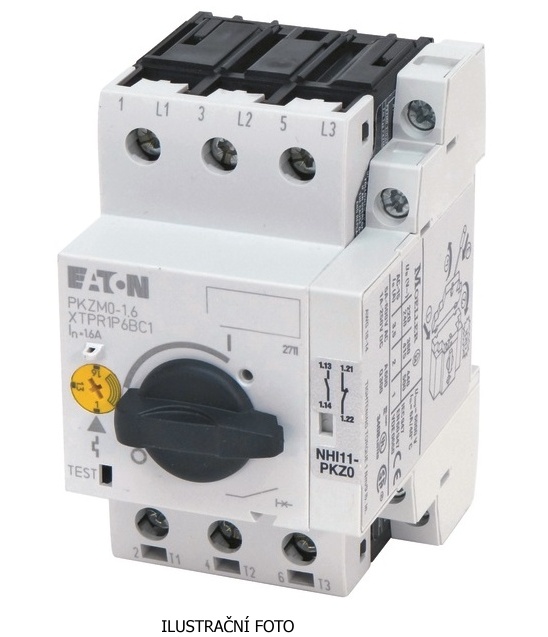

EATON MOTOROVÝ SPOUŠTĚČ PKZM0-16/NHI11, 039423

Eaton PKZM0-16/NHI11 motorový jistič, 3p, 10-16 A, 690 V, 1N/O + 1N/C Motorový jistič Ea... Zobrazit více

Výrobce: EATON

Kód produktu: 81762927 Zkopírováno

Kód dodavatele: 039423 Zkopírováno

EAN: 4015080394235 Zkopírováno

Rozsah nastavení spouště na přetížení: 10 - 16 A

Nastavitelný rozsah nezpožděné zkratové spouště: 248 - 248 A

S tepelnou ochranou: Ne

Citlivé na výpadek fáze: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton PKZM0-16/NHI11 motorový jistič, 3p, 10-16 A, 690 V, 1N/O + 1N/C

Motorový jistič Eaton PKZM0-16/NHI11 z řady Moeller® je určen pro spolehlivou ochranu motorů proti přetížení, zkratu a výpadku fáze. Nabízí třípólové provedení s nastavitelným rozsahem vypínacího proudu 10-16 A a je vybaven jedním pomocným kontaktem NO a jedním NC. Díky vysoké zkratové vypínací schopnosti až 50 kA při 400 V je ideální pro průmyslové a komerční aplikace. Přístroj je navržen pro snadnou montáž na DIN lištu a poskytuje krytí IP20, čímž zajišťuje ochranu proti nechtěnému dotyku. Je kompatibilní s motory třídy účinnosti IE3 a splňuje mezinárodní normy IEC/EN 60947-4-1 a UL 60947-4-1.

Klíčové vlastnosti

  • Třípólový motorový jistič s pomocnými kontakty 1N/O + 1N/C
  • Nastavitelný rozsah vypínacího proudu: 10-16 A
  • Jmenovité provozní napětí: 690 V AC
  • Vypínací schopnost: až 50 kA při 400 V AC
  • Ochrana motorů proti přetížení, zkratu a výpadku fáze
  • Kompatibilní s motory IE3
  • Snadná montáž na DIN lištu (IEC/EN 60715)
  • Krytí IP20 - ochrana proti dotyku
  • Rozměry: 76 x 54 x 93 mm (d x š x v)
  • Hmotnost: 0,329 kg
  • Certifikace: IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, VDE
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 10 - 16 A
Nastavitelný rozsah nezpožděné zkratové spouště 248 - 248 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 16 A
Jmenovitý provozní výkon při AC-3, 230 V 4 kW
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Otočný knoflík
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Krytí (IP) IP20
Výška 93 mm
Šířka 54 mm
Hloubka 76 mm
Ztrátový výkon 6.43 W
Všechny parametry
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 10 - 16 A
Nastavitelný rozsah nezpožděné zkratové spouště 248 - 248 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 16 A
Jmenovitý provozní výkon při AC-3, 230 V 4 kW
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Otočný knoflík
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Krytí (IP) IP20
Výška 93 mm
Šířka 54 mm
Hloubka 76 mm
Ztrátový výkon 6.43 W
