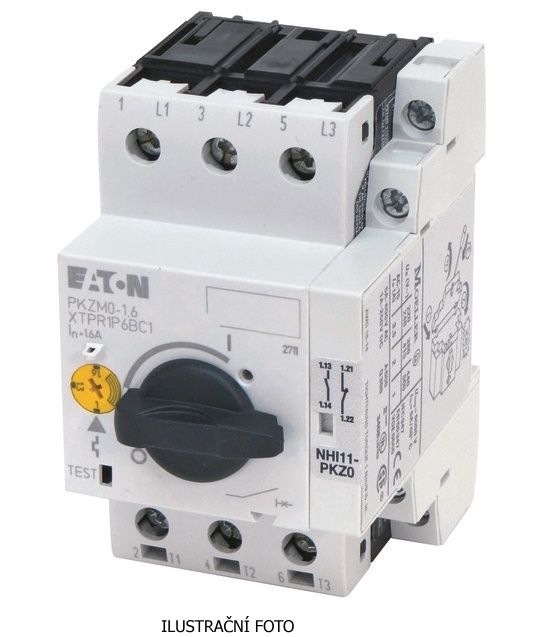

EATON MOTOROVÝ SPOUŠTĚČ PKZM0-2,5/NHI11 39427

Eaton PKZM0-2,5/NHI11 motorový jistič, 3p, 1,6-2,5 A, se signálním kontaktem Motorový ji... Zobrazit více

Výrobce: EATON

Kód produktu: 81748239 Zkopírováno

Kód dodavatele: 039427 Zkopírováno

EAN: 4015080394273 Zkopírováno

Rozsah nastavení spouště na přetížení: 1.6 - 2.5 A

Nastavitelný rozsah nezpožděné zkratové spouště: 39 - 39 A

S tepelnou ochranou: Ne

Citlivé na výpadek fáze: Ano

Na objednání obvykle do 7 dnů

K vyzvednutí na pobočkách obvykle do 7 dnů

Popis Parametry
Eaton PKZM0-2,5/NHI11 motorový jistič, 3p, 1,6-2,5 A, se signálním kontaktem

Motorový jistič Eaton PKZM0-2,5/NHI11 z řady Moeller je určen pro ochranu elektromotorů proti přetížení a zkratu. Nabízí nastavitelný rozsah spouště od 1,6 do 2,5 A a třípólové provedení. Přístroj je vybaven jedním pomocným rozpínacím (N/C) a jedním pomocným spínacím (N/O) kontaktem pro signalizaci stavu. Díky vysoké spolehlivosti a rychlé reakci je vhodný pro průmyslové a komerční aplikace. Montáž je snadná díky možnosti upevnění na DIN lištu dle normy IEC/EN 60715. Motorový jistič je kompatibilní s motory třídy účinnosti IE3 a splňuje požadavky na ochranu proti výpadku fáze.

Klíčové vlastnosti

  • Třípólový motorový jistič s rozsahem spouště 1,6-2,5 A
  • Integrovaný pomocný spínací (N/O) a rozpínací (N/C) kontakt
  • Provozní napětí až 690 V AC
  • Maximální zkratová odolnost 65 kA (při 480 V)
  • Kompatibilní s motory IE3
  • Ochrana proti výpadku fáze
  • Jednoduchá montáž na DIN lištu (IEC/EN 60715)
  • Rozměry: 93 x 76 x 54 mm
  • Hmotnost: 0,326 kg
  • Certifikace: IEC/EN 60947-4-1, UL, CSA, CE, RoHS
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 1.6 - 2.5 A
Nastavitelný rozsah nezpožděné zkratové spouště 39 - 39 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 2.5 A
Jmenovitý provozní výkon při AC-3, 230 V 0.37 kW
Jmenovitý provozní výkon při AC-3, 400 V 0.75 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Otočný knoflík
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 150 kA
Krytí (IP) IP20
Výška 93 mm
Šířka 54 mm
Hloubka 76 mm
Ztrátový výkon 5.16 W
Všechny parametry
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 1.6 - 2.5 A
Nastavitelný rozsah nezpožděné zkratové spouště 39 - 39 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 2.5 A
Jmenovitý provozní výkon při AC-3, 230 V 0.37 kW
Jmenovitý provozní výkon při AC-3, 400 V 0.75 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Otočný knoflík
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 150 kA
Krytí (IP) IP20
Výška 93 mm
Šířka 54 mm
Hloubka 76 mm
Ztrátový výkon 5.16 W
