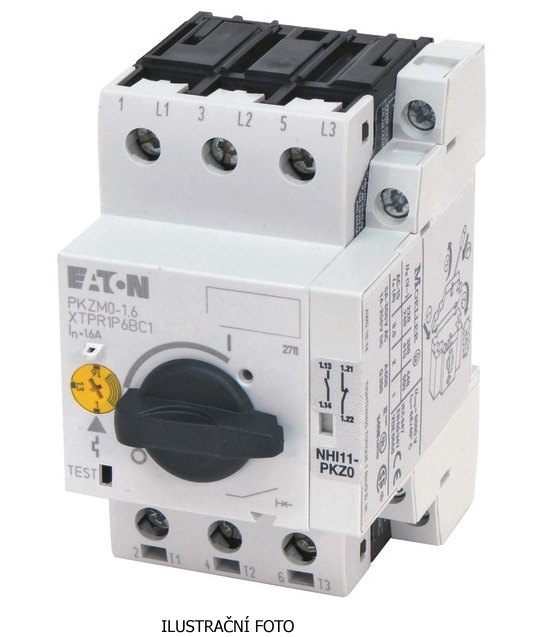

EATON MOTOROVÝ SPOUŠTĚČ PKZM0-25/NHI11, 039430

Eaton PKZM0-25/NHI11 motorový jistič, 3p, 20-25 A, 690 V, 1N/O + 1N/C Motorový jistič Ea... Zobrazit více

Výrobce: EATON

Kód produktu: 81762929 Zkopírováno

Kód dodavatele: 039430 Zkopírováno

EAN: 4015080394303 Zkopírováno

S tepelnou ochranou: Ne

Citlivé na výpadek fáze: Ano

Spouštěcí technika: Termomagnetické

Jmenovitý trvalý proud Iu: 25 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton PKZM0-25/NHI11 motorový jistič, 3p, 20-25 A, 690 V, 1N/O + 1N/C

Motorový jistič Eaton PKZM0-25/NHI11 z řady Moeller® je určen pro spolehlivou ochranu motorů proti přetížení, zkratu a výpadku fáze. Nabízí třípólové provedení s nastavitelným rozsahem vypínacího proudu 20-25 A a je vybaven jedním pomocným kontaktem NO a jedním NC. Díky vysoké zkratové vypínací schopnosti až 50 kA při 400 V je ideální pro průmyslové a komerční aplikace. Přístroj je navržen pro montáž na DIN lištu a poskytuje krytí IP20, čímž zajišťuje ochranu proti nechtěnému dotyku. Je vhodný také pro motory třídy účinnosti IE3 a splňuje mezinárodní normy IEC/EN 60947-4-1 a UL 60947-4-1.

Klíčové vlastnosti

  • Třípólový motorový jistič s pomocnými kontakty 1N/O + 1N/C
  • Nastavitelný rozsah vypínacího proudu: 20-25 A
  • Jmenovité provozní napětí: 690 V AC
  • Vypínací schopnost: až 50 kA při 400 V AC
  • Ochrana motorů proti přetížení, zkratu a výpadku fáze
  • Kompatibilní s motory IE3
  • Snadná montáž na DIN lištu (IEC/EN 60715)
  • Krytí IP20 - ochrana proti dotyku
  • Rozměry: 76 x 54 x 93 mm (d x š x v)
  • Hmotnost: 0,333 kg
  • Certifikace: IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, VDE
Název parametru Hodnota
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovitý trvalý proud Iu 25 A
Jmenovitý provozní výkon při AC-3, 230 V 5.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 12.5 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Otočný knoflík
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Krytí (IP) IP20
Výška 93 mm
Šířka 54 mm
Hloubka 76 mm
Ztrátový výkon 7.04 W
Rozsah nastavení spouště na přetížení 20 - 25 A
Nastavitelný rozsah nezpožděné zkratové spouště 388 - 388 A
Jmenovité provozní napětí 690 - 690 V
