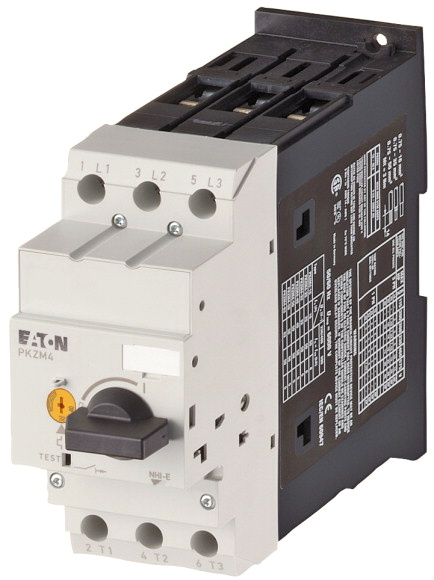

EATON MOTOROVÝ SPOUŠTĚČ PKZM4-63 222413

Spouštěč motorů 63A (typ koordinace 1 a 2) se šroubovými svorkami. Typ koordinace „1“: Bez... Zobrazit více

Výrobce: EATON

Kód produktu: 40998062 Zkopírováno

Kód dodavatele: 222413 Zkopírováno

EAN: 4015082224134 Zkopírováno

Rozsah nastavení spouště na přetížení: 55 - 65 A

Nastavitelný rozsah nezpožděné zkratové spouště: 977 - 977 A

Citlivé na výpadek fáze: Ano

Spouštěcí technika: Termomagnetické

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Spouštěč motorů 63A (typ koordinace 1 a 2) se šroubovými svorkami. Typ koordinace „1“: Bezpečné vypnutí stanoveného zkratového proudu lq. Žádné nebezpečí pro osoby nebo zařízení v případě zkratu. Vypínač nemusí být schopen pokračujícího provozu bez opravy nebo výměny součástí. Je přípustné poškození vypínače nebo jednotlivých součástí. Typ koordinace „2“: Bezpečné vypnutí stanoveného zkratového proudu lq: Žádné nebezpečí pro osoby nebo zařízení v případě zkratu. Vypínač je schopný pokračujícího provozu. Žádné poškození vypínače s výjimkou svaření kontaktů stykače, pokud je lze snadno oddělit a nejsou značně zdeformovány.
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 55 - 65 A
Nastavitelný rozsah nezpožděné zkratové spouště 977 - 977 A
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 65 A
Jmenovitý provozní výkon při AC-3, 230 V 18.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 34 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Krytí (IP) IP20
Výška 140 mm
Šířka 55 mm
Hloubka 160 mm
S tepelnou ochranou Ne
Typ ovládacího prvku Otočný knoflík
Ztrátový výkon 31.5 W
Všechny parametry
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 55 - 65 A
Nastavitelný rozsah nezpožděné zkratové spouště 977 - 977 A
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 65 A
Jmenovitý provozní výkon při AC-3, 230 V 18.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 34 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Krytí (IP) IP20
Výška 140 mm
Šířka 55 mm
Hloubka 160 mm
S tepelnou ochranou Ne
Typ ovládacího prvku Otočný knoflík
Ztrátový výkon 31.5 W
