EATON ODPÍNAČ POJ. 3-PÓL, TŘMEN. SVORKY 1,5-95MM2 XNH00-S160-BT1 183034

EAT xEffect XNH00-S160-BT1 183034, pojistkový odpínač pro přípojnicový systém, 160 A, 3pól... Zobrazit více

Výrobce: EATON

Kód produktu: 82983567 Zkopírováno

Kód dodavatele: 183034 Zkopírováno

EAN: 4015081779611 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ne

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

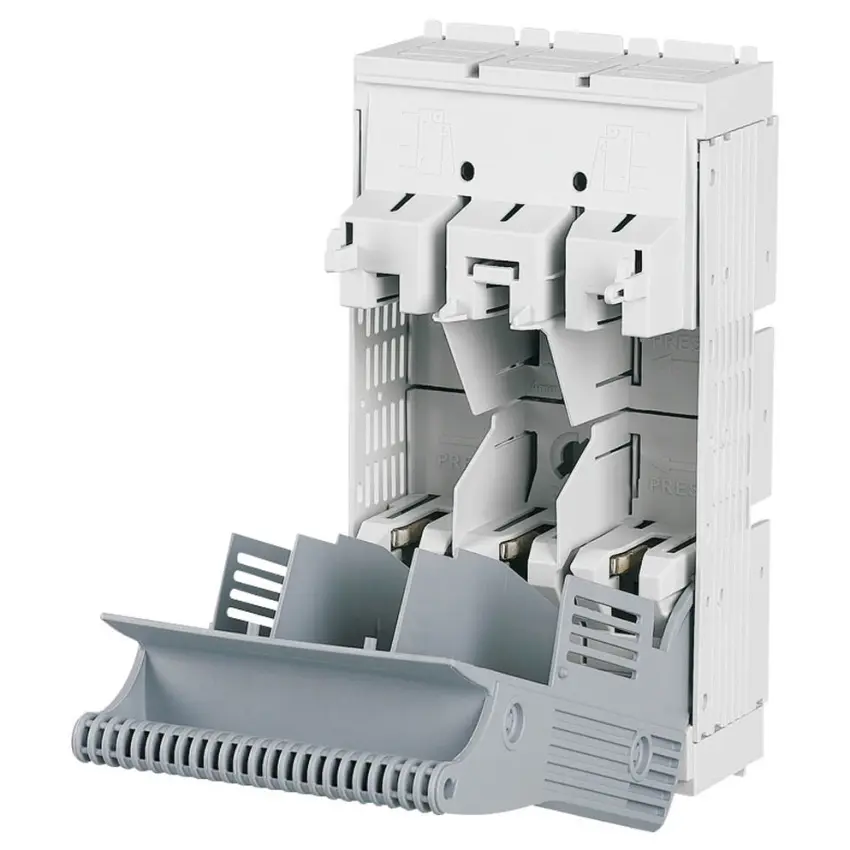

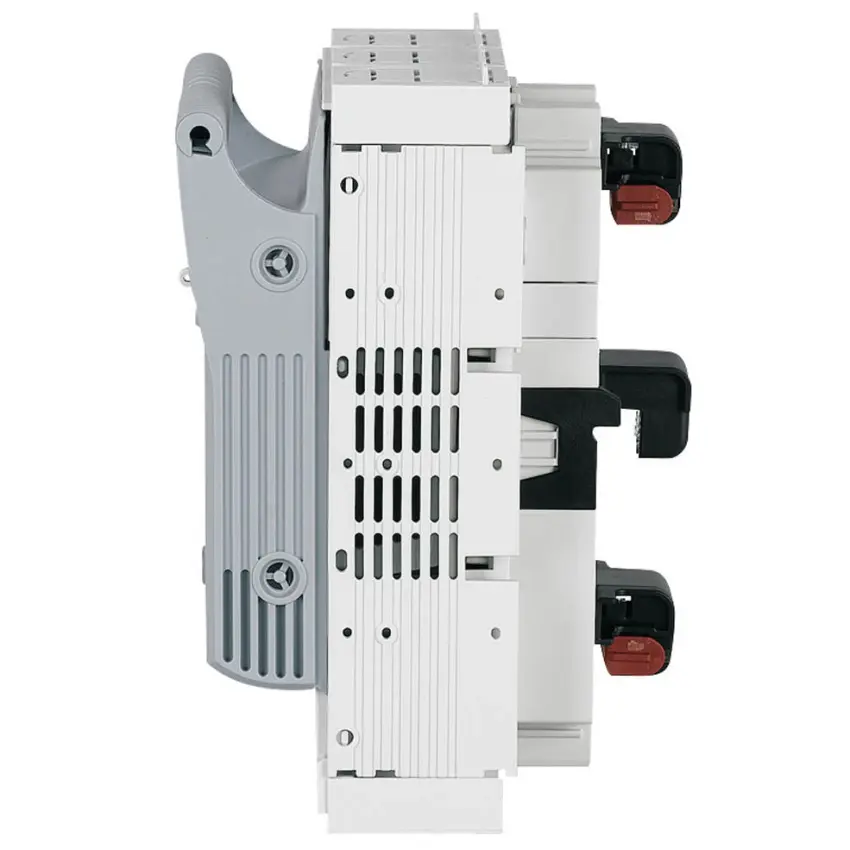

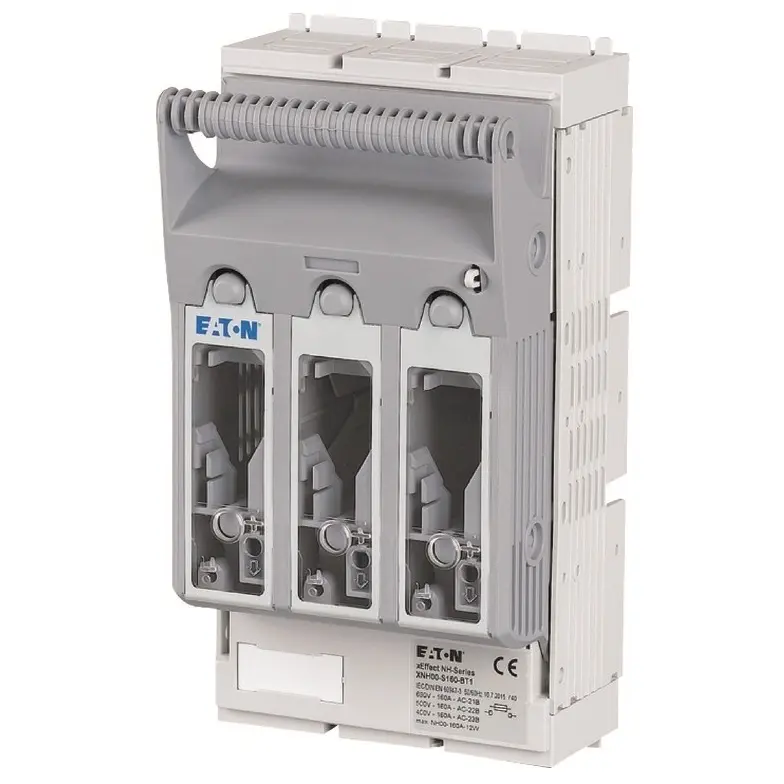

EAT xEffect XNH00-S160-BT1 183034, pojistkový odpínač pro přípojnicový systém, 160 A, 3pólový

Pojistkový odpínač Eaton XNH00-S160-BT1 je základní přístroj pro třípólové přípojnicové systémy 60 mm. Je dimenzován na jmenovitý proud 160 A a jmenovité napětí AC až 690 V. Je určen pro pojistky NH00 a montáž na přípojnice v rozvaděčích nízkého napětí.

Klíčové vlastnosti

  • Model XNH00-S160-BT1, katalogové číslo 183034
  • Třípólové provedení, jmenovitý proud 160 A
  • Pro AC napětí až 690 V, DC až 440 V
  • Montáž na přípojnice 60 mm, pro pojistky NH00
  • Jmenovité izolační napětí 800 V, krytí až IP2XC (v sestavě)
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 7 kA
Vhodné pro pojistkové vložky NH00
Počet pólů 3
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ano
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
