EATON ODPÍNAČ POJ. 3-PÓL. XNH3-S630 183077

Pojistkový odpínač Eaton XNH3-S630 je určen pro jištění a bezpečné odpojování silových obv... Zobrazit více

Výrobce: EATON

Kód produktu: 83094711 Zkopírováno

Kód dodavatele: 183077 Zkopírováno

EAN: 4015081780044 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ne

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 630 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

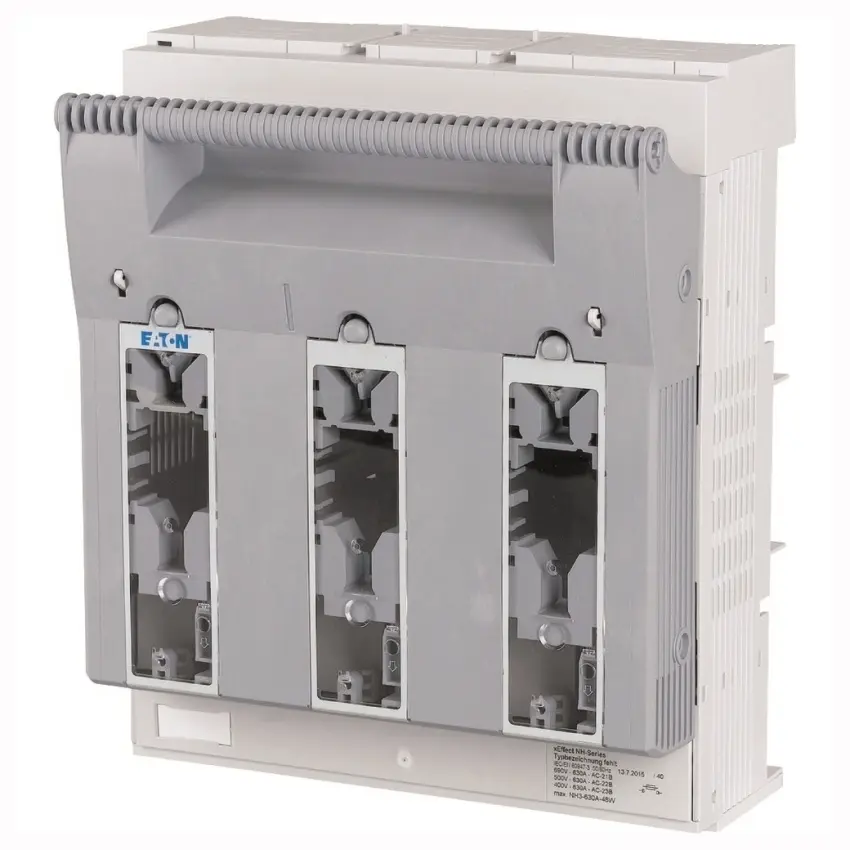

Pojistkový odpínač Eaton XNH3-S630 je určen pro jištění a bezpečné odpojování silových obvodů v rozvaděčových systémech s pojistkami NH3.

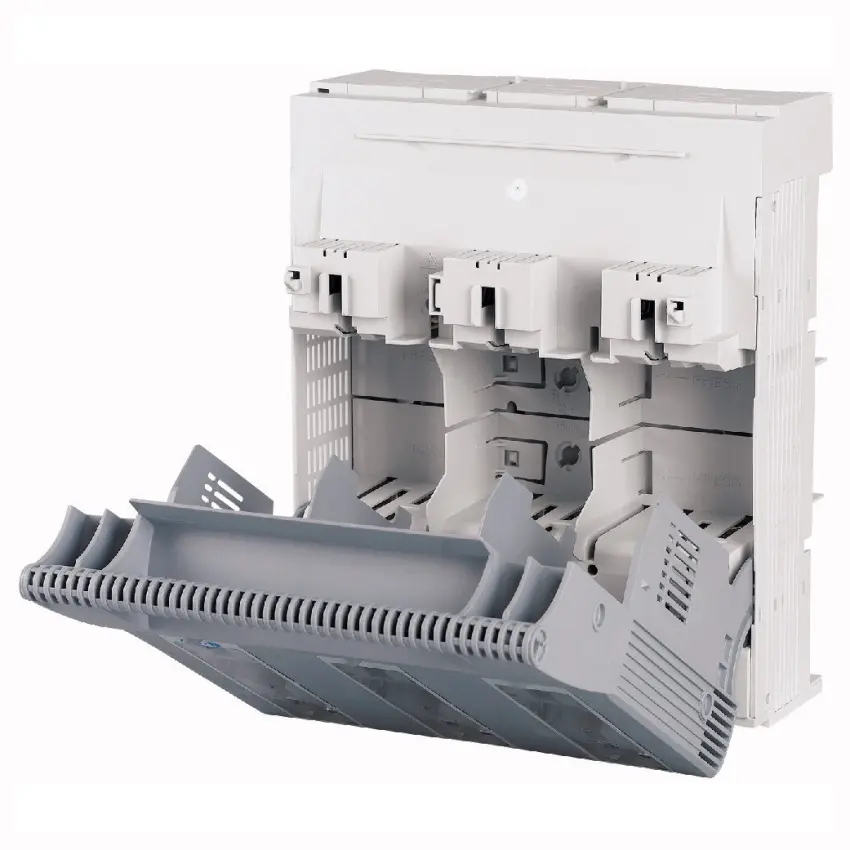

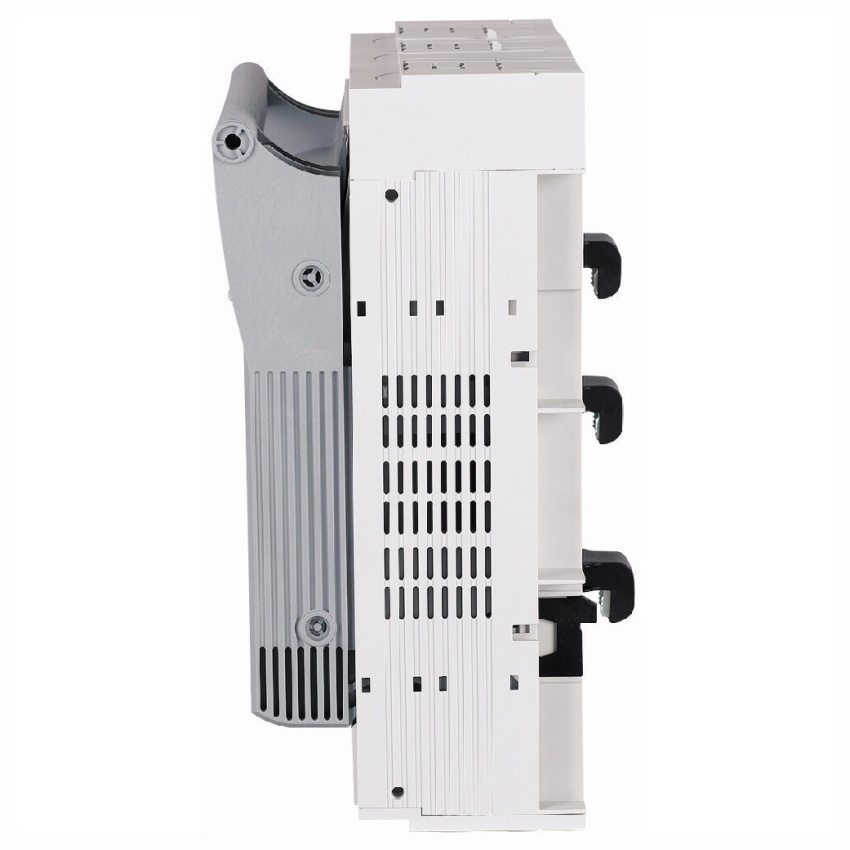

Pojistkový odpínač Eaton xEffect XNH3-S630 je třípólové základní zařízení pro montáž na sběrnicový systém o rozteči 60 mm. Je navržen pro použití s pojistkami velikosti NH3 a umožňuje jmenovitý provozní proud až 630 A při provozním napětí do 690 V AC. Konstrukce využívá proudové cesty z postříbřené elektrolytické mědi a umožňuje montáž ve svislé i vodorovné poloze. Zařízení je vybaveno předním ovládáním s krytem rukojeti a nabízí vysokou zkratovou odolnost až 120 kA při odpovídajícím napětí systému.

Klíčové vlastnosti

  • Pojistkový odpínač pro pojistky velikosti NH3
  • Třípólové provedení
  • Jmenovitý provozní proud 630 A
  • Provozní napětí až 690 V AC
  • Montáž na sběrnice 60 mm, svislá i vodorovná poloha
  • Vysoká zkratová odolnost až 120 kA
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 630 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 3 kA
Vhodné pro pojistkové vložky NH3
Počet pólů 3
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ano
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 630 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 3 kA
Vhodné pro pojistkové vložky NH3
Počet pólů 3
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ano
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
