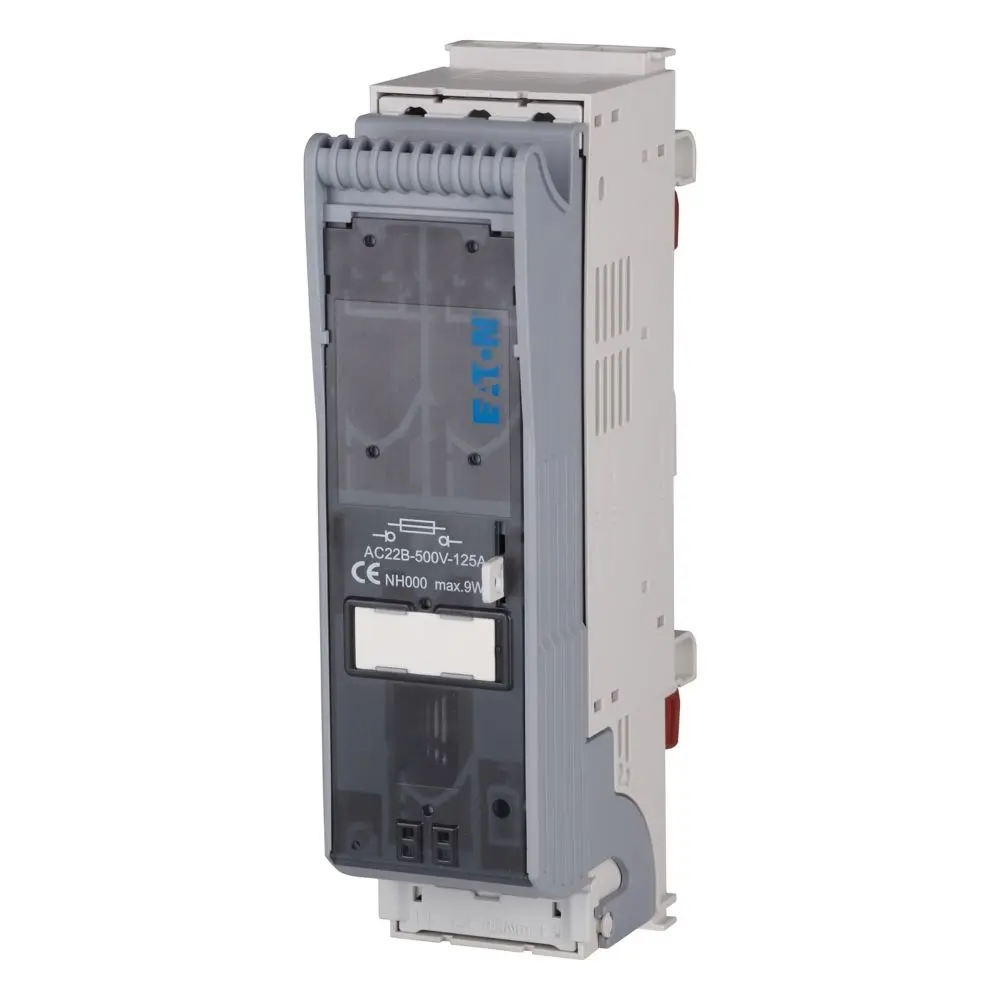

EATON ODPÍNAČ POJ. XNH000-S125-BT-BOT EP-500618

Základní pojistkový odpínač Eaton xEffect XNH000-S125-BT-BOT je určen pro spolehlivou ochr... Zobrazit více

Výrobce: EATON

Kód produktu: 83448531 Zkopírováno

Kód dodavatele: EP-500618 Zkopírováno

EAN: 9010653026075 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ne

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 125 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Základní pojistkový odpínač Eaton xEffect XNH000-S125-BT-BOT je určen pro spolehlivou ochranu a odpojování elektrických obvodů v průmyslových instalacích.

Pojistkový odpínač Eaton xEffect je třípólové základní zařízení pro pojistky velikosti NH000, navržené pro jmenovitý proud 125 A a provozní napětí až 690 V AC. Přístroj je určen pro montáž na přípojnice s roztečí 60 mm nebo pro čelní montáž a je vybaven čelním ovládáním pomocí krytového úchopu. Konstrukce umožňuje připojení vodičů v rozsahu 1,5 až 50 mm? a splňuje požadavky norem IEC/EN 60947-3. Odpínač je bezhalogenový, samozhášivý dle UL 94 a je dodáván včetně překrytu pro systém přípojnic.

Klíčové vlastnosti

  • Třípólový pojistkový odpínač pro pojistky NH000
  • Jmenovitý proud 125 A a provozní napětí do 690 V AC
  • Montáž na přípojnice 60 mm nebo čelní montáž
  • Čelní ovládání pomocí krytového úchopu
  • Připojení vodičů 1,5 až 50 mm?
  • Bezhalogenové a samozhášivé provedení
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 125 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 80 kA
Vhodné pro pojistkové vložky NH000
Počet pólů 3
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Otvor pro zavedení kabelu Dole
Vybaven konektory Ne
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění Ano
Vhodné pro montáž přípojnice Ano
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP30
Jmenovitá krátkodobá odolnost proti zkratu Icw 5 kA
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 125 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 80 kA
Vhodné pro pojistkové vložky NH000
Počet pólů 3
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Otvor pro zavedení kabelu Dole
Vybaven konektory Ne
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění Ano
Vhodné pro montáž přípojnice Ano
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP30
Jmenovitá krátkodobá odolnost proti zkratu Icw 5 kA
