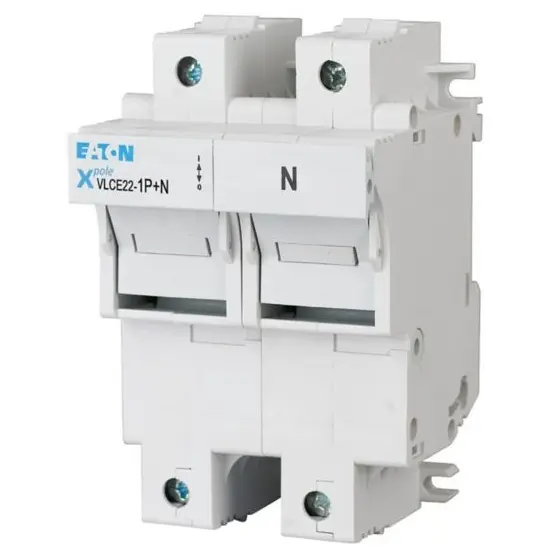

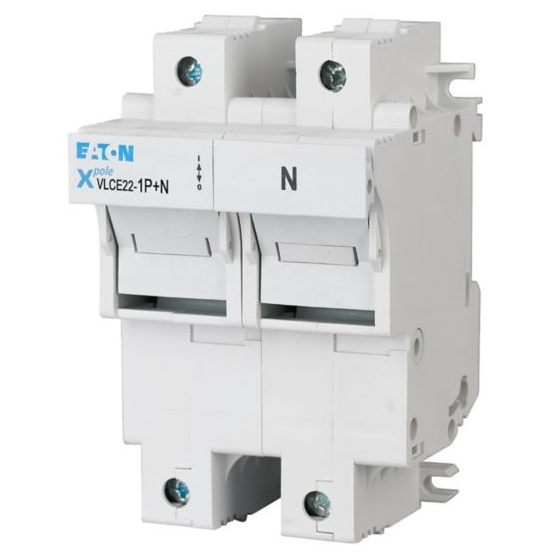

EATON ODPÍNAČ POJISTKOVÝ 1+N-PÓL VLCE22-1P+N 192381

Pojistkový odpínač Eaton VLCE22-1P+N pro válcové pojistky 22 x 58 mm. Pojistkový odpínač... Zobrazit více

Výrobce: EATON

Kód produktu: 83190007 Zkopírováno

Kód dodavatele: 192381 Zkopírováno

EAN: 4015081929320 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ano

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 50 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Pojistkový odpínač Eaton VLCE22-1P+N pro válcové pojistky 22 x 58 mm.

Pojistkový odpínač Eaton VLCE22-1P+N je určen pro bezpečné jištění a odpojování elektrických obvodů pomocí válcových pojistek o rozměru 22 x 58 mm. Provedení 1P+N umožňuje spínání fázového vodiče i pracovního nulového vodiče a je navrženo pro jmenovité provozní napětí až 690 V AC. Přístroj je dimenzován na jmenovitý trvalý proud 50 A a je určen pro montáž na DIN lištu podle IEC/EN 60715. Konstrukce s čelním ovládáním a pákovým přepínačem je vhodná pro použití v průmyslových i technických rozvaděčích.

Klíčové vlastnosti

  • Pojistkový odpínač pro válcové pojistky 22 x 58 mm
  • Provedení 1P+N
  • Jmenovitý trvalý proud 50 A
  • Maximální provozní napětí 690 V AC
  • Montáž na DIN lištu IEC/EN 60715
  • Čelní ovládání pákou
  • Krytí IP20
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 50 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 100 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.6 kA
Vhodné pro pojistkové vložky 22x58 mm
Počet pólů 2
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ano
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Sklopná páka
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP20
