EATON ODPÍNAČ POJISTKOVÝ 3-PÓL, ŠROUB. SVORKY M10 MAX. 150MM2 XNH1-A250 183043

EA_vt60115.jpg EA_vt60215.jpg EA_vt65015.jpg
Eaton XNH1-A250 pojistkový odpínač, 3p, 250 A, NH1 Pojistkový odpínač Eaton XNH1-A250 z ... Zobrazit více

Výrobce: EATON

Kód produktu: 81766615 Zkopírováno

Kód dodavatele: 183043 Zkopírováno

EAN: 4015081779703 Zkopírováno

Max. jmenovité provozní napětí Ue AC: 690 V

Provedení jako bezpečnostní spínač: Ne

Podmíněný jmenovitý zkratový proud Iq: 120 kA

Jmenovitá krátkodobá odolnost proti zkratu Icw: 6 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

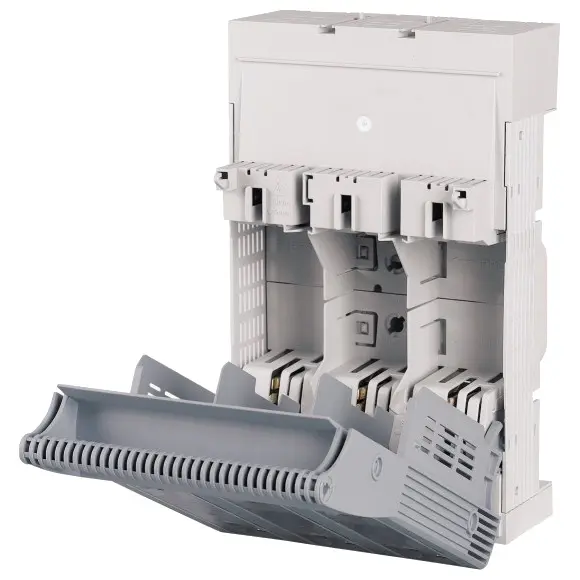

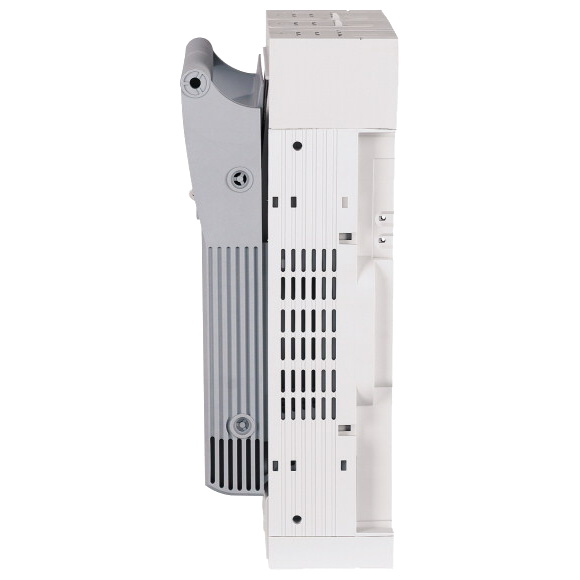

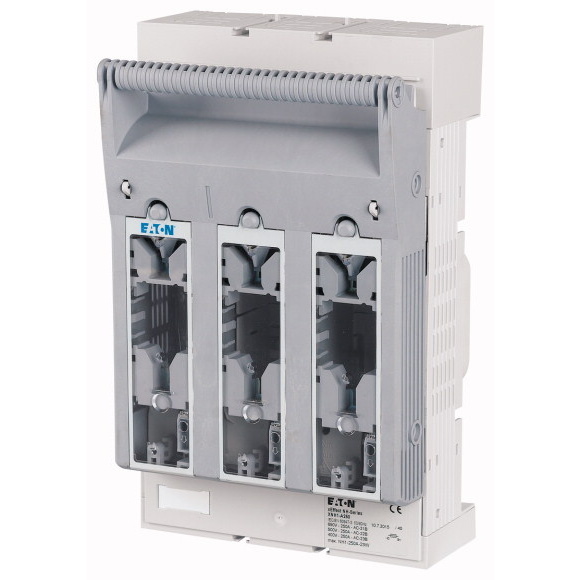

Eaton XNH1-A250 pojistkový odpínač, 3p, 250 A, NH1

Pojistkový odpínač Eaton XNH1-A250 z řady xEffect je určen pro spolehlivou ochranu elektrických obvodů proti přetížení a zkratům. Zařízení je vhodné pro instalace v průmyslových i komerčních rozvaděčích, kde je vyžadována vysoká úroveň spolehlivosti a bezpečnosti. Díky kompaktním rozměrům a robustní konstrukci umožňuje snadnou montáž na DIN lištu nebo montážní desku. Odpínač je kompatibilní s pojistkami velikosti NH1 a je vybaven stříbřenými proudovými cestami pro zajištění optimální vodivosti a dlouhé životnosti. Splňuje mezinárodní normy IEC/EN 60947-3 a odpovídá požadavkům RoHS.

Klíčové vlastnosti

  • Třípólový pojistkový odpínač pro pojistky velikosti NH1
  • Jmenovitý proud: 250 A
  • Jmenovité napětí: až 690 V AC
  • Maximální zkratová odolnost: 120 kA
  • Možnost montáže na DIN lištu nebo montážní desku
  • Materiál: polyamid, stříbřené proudové cesty z elektrolytické mědi
  • Krytí: IP20 (v provozním stavu), IP2XC (ochrana proti dotyku)
  • Rozsah pracovních teplot: -25 °C až +70 °C
  • Rozměry: 306 x 184 x 117 mm (d x š x v)
  • Hmotnost: 1,991 kg
  • Montážní orientace: vertikální nebo horizontální
  • Životnost: 200 elektrických a 1400 mechanických operací
  • Certifikace: IEC/EN 60947-3, RoHS
Název parametru Hodnota
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako bezpečnostní spínač Ne
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 6 kA
Provedení jako hlavní vypínač Ne
Vhodné pro pojistkové vložky NH1
Počet pólů 3
Jmenovitý trvalý proud Iu 250 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Držadlo krytu
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
S bezpečnostní kontrolou Ne
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Poloha ovládací části Vpředu
