EATON ODPÍNAČ POJISTKOVÝ 3-PÓL, ŠROUB. SVORKY M8 MAX. 95MM2 XNH00-A160 183025

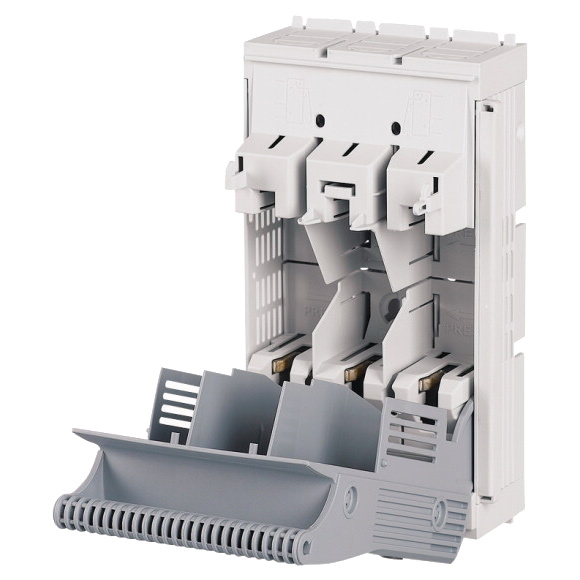

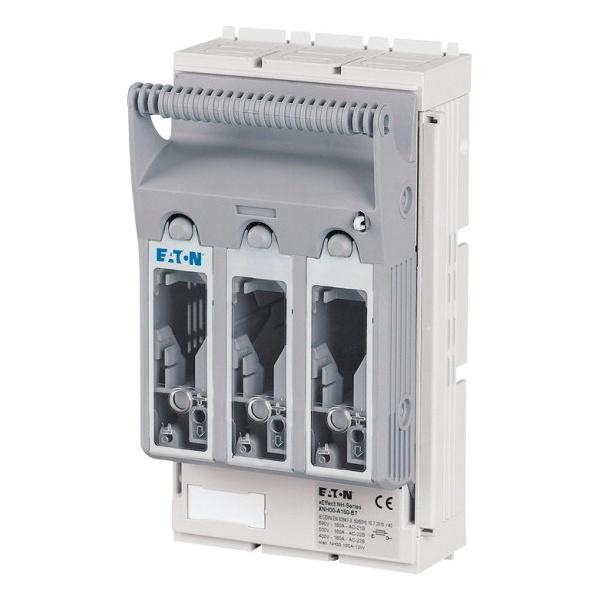

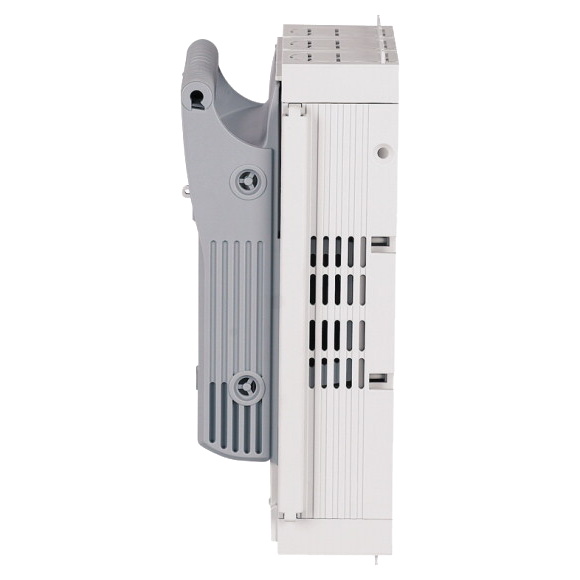

EA_vt61615.jpg EA_vt61715.jpg EA_vt64015.jpg
Eaton XNH00-A160 pojistkový odpínač, 3p, 160 A, NH000/NH00 Pojistkový odpínač Eaton XNH0... Zobrazit více

Výrobce: EATON

Kód produktu: 81767227 Zkopírováno

Kód dodavatele: 183025 Zkopírováno

EAN: 4015081779529 Zkopírováno

Max. jmenovité provozní napětí Ue AC: 690 V

Provedení jako bezpečnostní spínač: Ne

Podmíněný jmenovitý zkratový proud Iq: 120 kA

Jmenovitá krátkodobá odolnost proti zkratu Icw: 11 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton XNH00-A160 pojistkový odpínač, 3p, 160 A, NH000/NH00

Pojistkový odpínač Eaton XNH00-A160 z řady xEffect je určen pro spolehlivou ochranu elektrických obvodů proti přetížení a zkratu. Je kompatibilní s pojistkami velikosti NH000 a NH00 a nabízí třípólové provedení s jmenovitým proudem 160 A. Přístroj umožňuje montáž na DIN lištu nebo montážní desku a je vybaven stříbřenými proudovými cestami z elektrolytické mědi pro optimální vodivost. Díky krytí IP20 při provozu a IP2XC s ochranou proti dotyku je vhodný pro použití v průmyslových a komerčních rozvaděčích. Konstrukce zajišťuje dlouhou životnost a spolehlivost i v náročných podmínkách.

Klíčové vlastnosti

  • Třípólový pojistkový odpínač pro pojistky velikosti NH000 a NH00
  • Jmenovitý proud: 160 A
  • Maximální napětí: 690 V AC
  • Krytí: IP20 (provozní stav), IP2XC (ochrana proti dotyku)
  • Stříbřené proudové cesty pro optimální vodivost
  • Montážní možnosti: DIN lišta nebo montážní deska
  • Rozměry: 204 x 106 x 84 mm (d x š x v)
  • Hmotnost: 0,606 kg
  • Provozní teplota: -25 °C až +70 °C
  • Životnost: 300 elektrických a 1400 mechanických operací
  • Maximální zkratová odolnost: 120 kA
  • Shoda s normou IEC/EN 60947-3, RoHS
Název parametru Hodnota
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako bezpečnostní spínač Ne
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 11 kA
Provedení jako hlavní vypínač Ne
Vhodné pro pojistkové vložky NH00
Počet pólů 3
Jmenovitý trvalý proud Iu 160 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Držadlo krytu
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
S bezpečnostní kontrolou Ne
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Poloha ovládací části Vpředu
Všechny parametry
Název parametru Hodnota
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako bezpečnostní spínač Ne
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 11 kA
Provedení jako hlavní vypínač Ne
Vhodné pro pojistkové vložky NH00
Počet pólů 3
Jmenovitý trvalý proud Iu 160 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Držadlo krytu
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
S bezpečnostní kontrolou Ne
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Poloha ovládací části Vpředu
