EATON ODPÍNAČ POJISTKOVÝ 3-PÓL, SVĚTELNÁ SIGNAL. ŠROUB. SVORKY M10 MAX. 150MM2 XNH1-FCL-A250 183045

Eaton xEffect pojistkový odpínač XNH1-FCL-A250, třípólový, s přírubovým připojením a optic... Zobrazit více

Výrobce: EATON

Kód produktu: 82195859 Zkopírováno

Kód dodavatele: 183045 Zkopírováno

EAN: 4015081779727 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ne

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 250 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

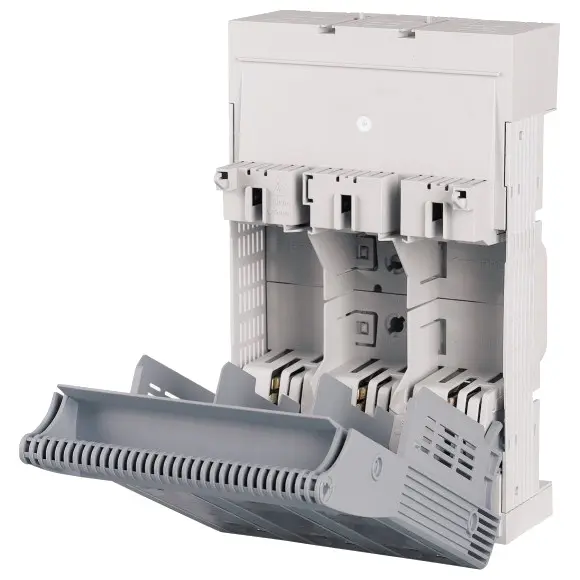

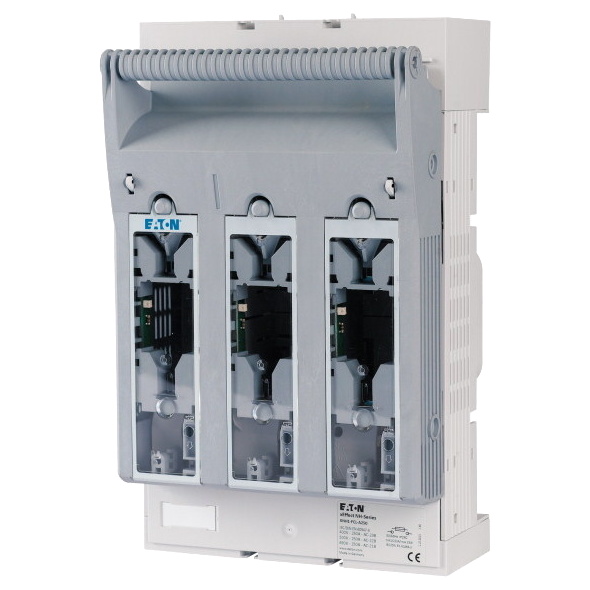

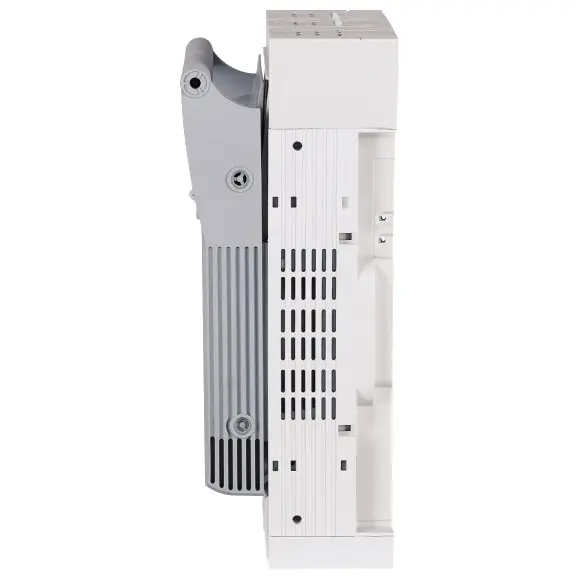

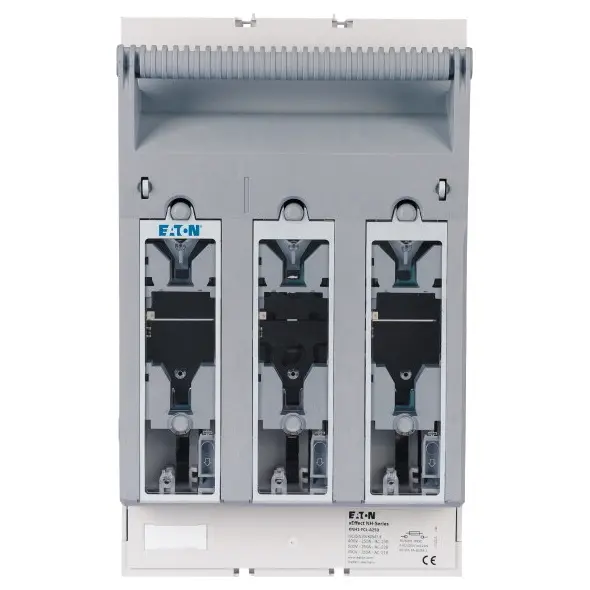

Eaton xEffect pojistkový odpínač XNH1-FCL-A250, třípólový, s přírubovým připojením a optickou signalizací stavu pojistky.

Tento pojistkový odpínač Eaton xEffect s katalogovým číslem 183045 je určen pro jištění a spínání elektrických obvodů s pojistkami velikosti NH1. Disponuje jmenovitým proudem 250 A a napětím až 690 V AC, což jej činí vhodným pro průmyslové aplikace s vysokými nároky na bezpečnost a spolehlivost. Připojení je realizováno pomocí přírubového spojení M10, které umožňuje zapojení vodičů o průřezu až 150 mm?. Přístroj je vybaven optickou signalizací vybavených pojistek a je vyroben z bezhalogenového materiálu, který splňuje požadavky na samozhášivost. Odpínač lze instalovat na montážní desku i DIN lištu a je konstruován pro vertikální i horizontální montáž. Splňuje normu IEC/EN 60947-3 a dosahuje zkratové odolnosti až 120 kA.

Klíčové vlastnosti

  • Katalogové číslo: 183045
  • Model: XNH1-FCL-A250
  • Typ: pojistkový odpínač pro NH1
  • Počet pólů: 3
  • Jmenovitý proud: 250 A
  • Jmenovité napětí: až 690 V AC / 440 V DC
  • Zkratová odolnost: až 120 kA
  • Připojení: přírubové, šroub M10, vodiče do 150 mm?
  • Rozměry: 306 x 184 x 117 mm
  • Hmotnost: 2,075 kg
  • Materiál: polyamid, samozhášivý, bezhalogenový
  • Optická signalizace vybavení pojistky
  • Možnost zaplombování
  • Montáž: montážní deska nebo DIN lišta, vertikální i horizontální poloha
  • Stupeň krytí: IP20 / IP2XC při montáži
  • Soulad s normou IEC/EN 60947-3, RoHS
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 250 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 6 kA
Vhodné pro pojistkové vložky NH1
Počet pólů 3
S bezpečnostní kontrolou Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
