EATON ODPÍNAČ POJISTKOVÝ 3-PÓL SVĚTELNÁ SIGNAL. ŠROUB. SVORKY M8 MAX. 95MM2 XNH00-FCL-A160 183027

Eaton xEffect pojistkový odpínač XNH00-FCL-A160, třípólový, s přírubovým připojením a svět... Zobrazit více

Výrobce: EATON

Kód produktu: 82195858 Zkopírováno

Kód dodavatele: 183027 Zkopírováno

EAN: 4015081779543 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ne

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

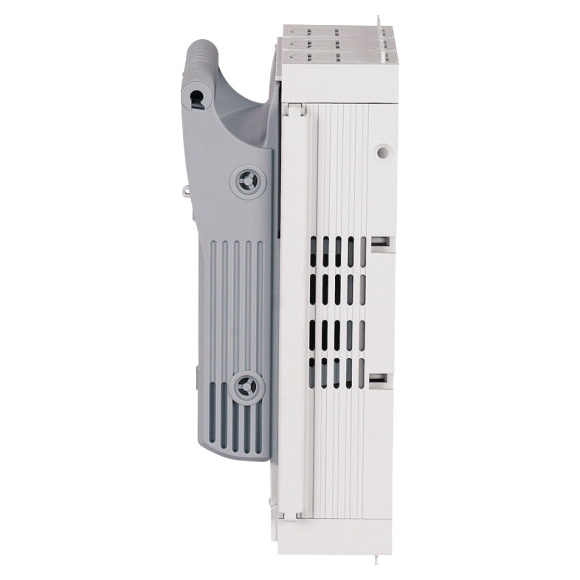

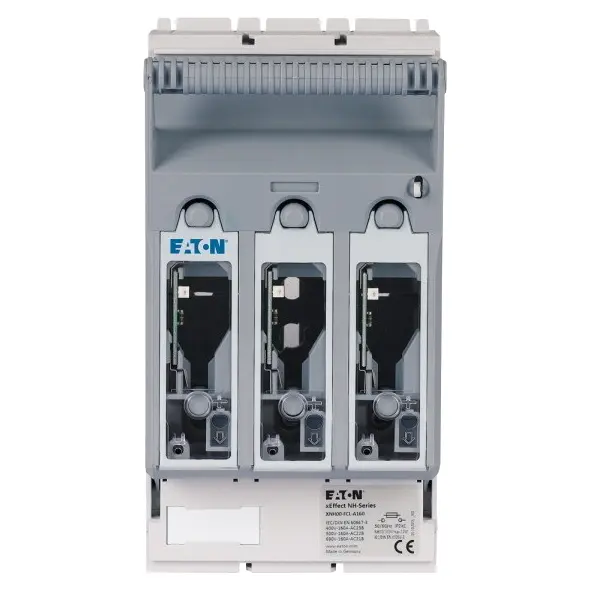

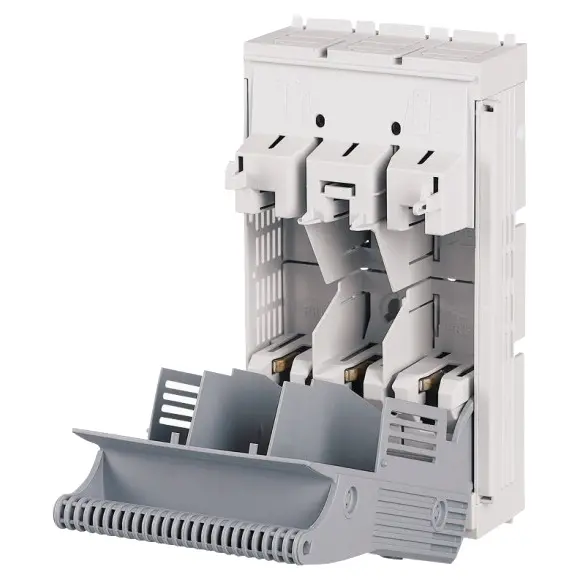

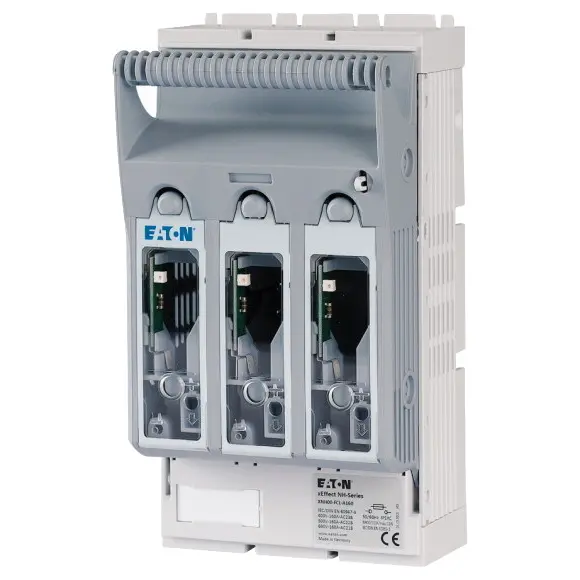

Eaton xEffect pojistkový odpínač XNH00-FCL-A160, třípólový, s přírubovým připojením a světelnou signalizací stavu pojistky.

Tento pojistkový odpínač Eaton xEffect s katalogovým číslem 183027 je určen pro ochranu a spínání elektrických obvodů pomocí pojistek NH000 a NH00. Nabízí jmenovitý proud 160 A a napětí až 690 V AC, což zajišťuje spolehlivý provoz v průmyslových aplikacích. Díky přírubovému připojení M8 umožňuje použití kabelových ok o šířce až 25 mm a vodičů do průřezu 95 mm?. Přístroj je vybaven světelnou signalizací pro detekci vybavených pojistkových vložek a je halogen-free i zaplombovatelný. Splňuje normu IEC/EN 60947-3 a dosahuje vysoké zkratové odolnosti až 120 kA. Je vhodný pro vertikální i horizontální montáž na montážní desku nebo DIN lištu.

Klíčové vlastnosti

  • Katalogové číslo: 183027
  • Model: XNH00-FCL-A160
  • Typ: pojistkový odpínač pro NH000 / NH00
  • Počet pólů: 3
  • Jmenovitý proud: 160 A
  • Jmenovité napětí: až 690 V AC / 440 V DC
  • Zkratová odolnost: až 120 kA
  • Připojení: přírubové, šroub M8, vodiče do 95 mm?
  • Rozměry: 204 x 106 x 84 mm
  • Hmotnost: 0,689 kg
  • Světelná signalizace vybavení pojistky
  • Možnost zaplombování
  • Materiál: polyamid, bezhalogenový
  • Stupeň krytí: IP20 / IP2XC při montáži
  • Soulad s normou IEC/EN 60947-3, RoHS
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 7 kA
Vhodné pro pojistkové vložky NH00
Počet pólů 3
S bezpečnostní kontrolou Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ne
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 160 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 7 kA
Vhodné pro pojistkové vložky NH00
Počet pólů 3
S bezpečnostní kontrolou Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
