EATON ODPÍNAČ POJISTKOVÝ 3-PÓL, TŘMEN. SVORKY 1,5-95MM2 SVĚT. SIGNAL. XNH00-FCL-S160-BT1 183037

EA_vt02716.jpg EA_1230DIM-362.jpg EA_vt05916.jpg EA_vt62015.jpg EA_vt64215.jpg
Eaton XNH00-FCL-S160-BT1 pojistkový odpínač, 3pólový, 160 A, s optickou signalizací Poji... Zobrazit více

Výrobce: EATON

Kód produktu: 81783395 Zkopírováno

Kód dodavatele: 183037 Zkopírováno

EAN: 4015081779642 Zkopírováno

Max. jmenovité provozní napětí Ue AC: 690 V

Provedení jako bezpečnostní spínač: Ne

Podmíněný jmenovitý zkratový proud Iq: 120 kA

Jmenovitá krátkodobá odolnost proti zkratu Icw: 7 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

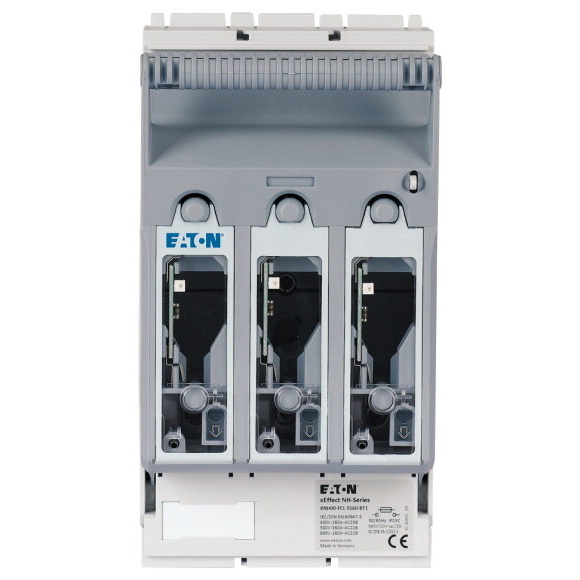

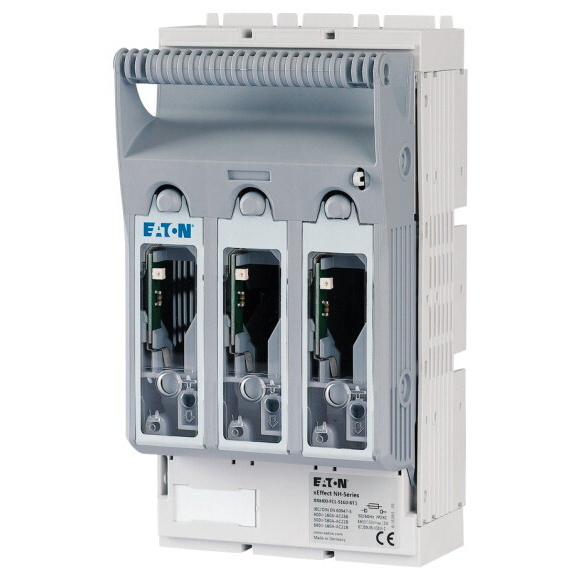

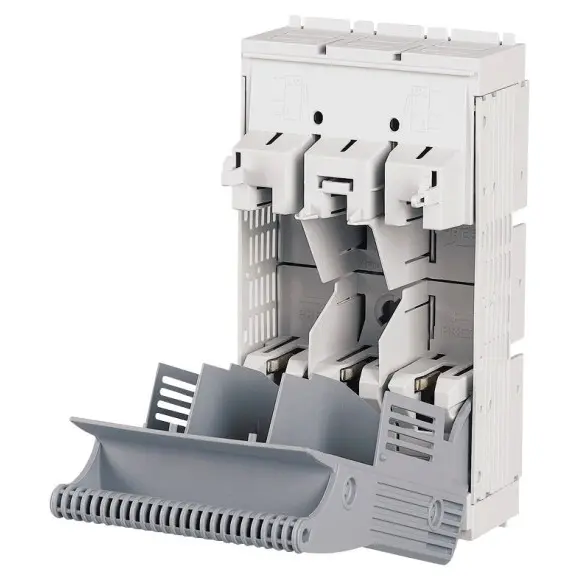

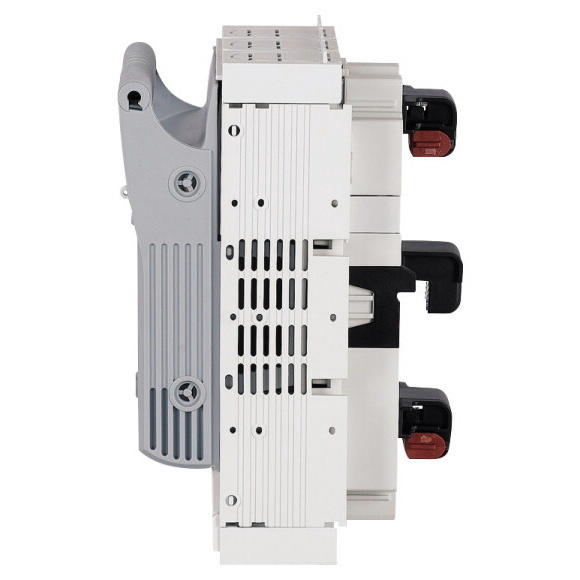

Eaton XNH00-FCL-S160-BT1 pojistkový odpínač, 3pólový, 160 A, s optickou signalizací

Pojistkový odpínač Eaton XNH00-FCL-S160-BT1 je určen pro montáž na přípojnicové systémy s roztečí 60 mm. Nabízí třípólové provedení a jmenovitý proud 160 A, což zajišťuje spolehlivou ochranu elektrických obvodů před přetížením a zkratem. Je vybaven optickou signalizací stavu pojistky, která umožňuje snadnou kontrolu funkčnosti. Zařízení podporuje montáž ve vertikální i horizontální poloze a je vhodné pro použití v průmyslových a komerčních aplikacích. Díky robustní konstrukci a odolným materiálům zajišťuje dlouhou životnost a bezpečný provoz i v náročných podmínkách.

Klíčové vlastnosti

  • Třípólové provedení
  • Jmenovitý proud: 160 A
  • Jmenovité provozní napětí: až 690 V AC / 440 V DC
  • Jmenovité izolační napětí: 800 V AC
  • Jmenovitý zkratový proud: 120 kA
  • Rozteč přípojnic: 60 mm
  • Kompatibilní s pojistkami velikosti NH000 a NH00
  • Optická signalizace stavu pojistky
  • Montážní poloha: vertikální i horizontální
  • Materiál: polyamid, bezhalogenové provedení
  • Krytí: IP2XC při instalaci, IP20 v provozním stavu
  • Rozsah průřezu vodičů: 1,5-95 mm?

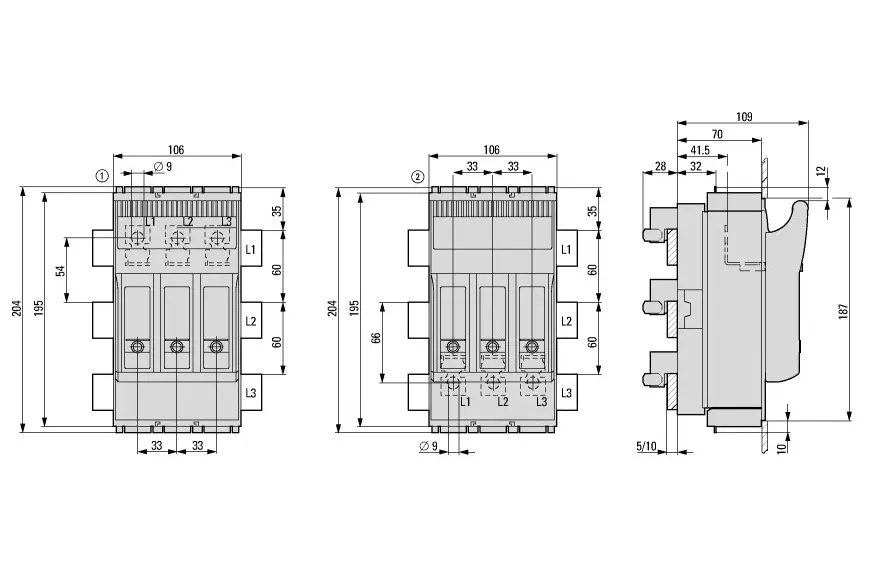

  • Rozměry: 204 x 137 x 106 mm (d x v x š)
  • Hmotnost: 0,893 kg
  • Životnost: 300 elektrických a 1400 mechanických cyklů
  • Shoda s normami IEC/EN 60947-3, RoHS
Název parametru Hodnota
Max. jmenovité provozní napětí Ue AC 690 V
Provedení jako bezpečnostní spínač Ne
Podmíněný jmenovitý zkratový proud Iq 120 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 7 kA
Provedení jako hlavní vypínač Ne
Vhodné pro pojistkové vložky NH00
Počet pólů 3
Jmenovitý trvalý proud Iu 160 A
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění Ne
Vhodné pro montáž přípojnice Ano
Typ ovládacího prvku Držadlo krytu
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně Ostatní
S bezpečnostní kontrolou Ano
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Poloha ovládací části Vpředu
