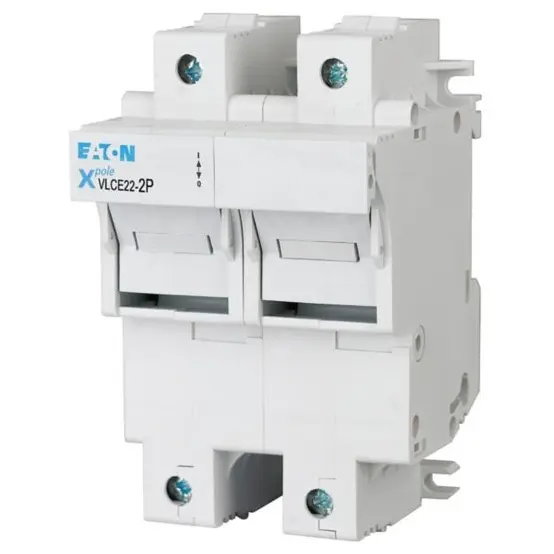

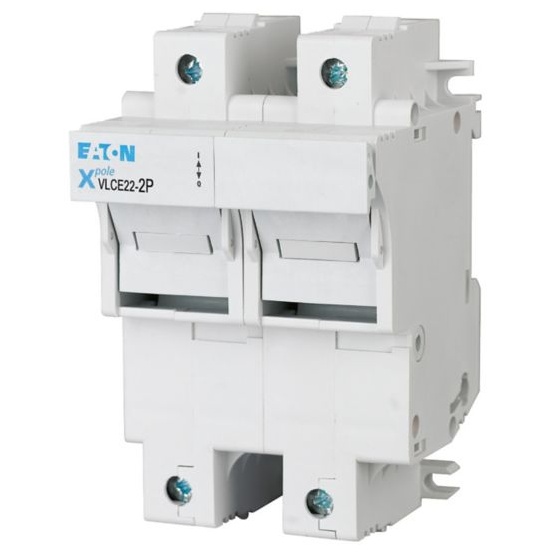

EATON ODPÍNAČ VLCE22-2P POJISTKOVÝ PRO VÁLCOVÉ POJISTKY DO 100A 192382

Pojistkový odpínač Eaton VLCE22-2P je určen pro bezpečné odpojování a jištění elektrických... Zobrazit více

Výrobce: EATON

Kód produktu: 83298704 Zkopírováno

Kód dodavatele: 192382 Zkopírováno

EAN: 4015081929337 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ano

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 50 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Pojistkový odpínač Eaton VLCE22-2P je určen pro bezpečné odpojování a jištění elektrických obvodů v průmyslových rozváděčích. Slouží jako dvoupólový pojistkový odpínač pro válcové pojistky a umožňuje spolehlivou obsluhu z čelní strany.

Pojistkový odpínač :contentReference[oaicite:0]{index=0} řady Distribution parts s označením VLCE22-2P je navržen pro použití s válcovými pojistkami velikosti 22 x 58 mm. Přístroj je dimenzován pro jmenovité provozní napětí až 690 V AC a jmenovitý proud do 100 A, přičemž jmenovitý trvalý proud Iu činí 50 A. Konstrukce je provedena jako bezpečnostní vypínač s kolébkovou pákou na čelní straně a šroubovým připojením hlavního obvodu. Odpínač je určen pro montáž na DIN lištu IEC/EN 60715 a splňuje požadavky směrnice RoHS.

Klíčové vlastnosti

  • Dvoupólový pojistkový odpínač pro válcové pojistky 22 x 58 mm
  • Jmenovité provozní napětí až 690 V AC
  • Jmenovitý provozní proud do 100 A
  • Jmenovitý trvalý proud Iu 50 A
  • Vysoká zkratová odolnost až 100 kA
  • Ovládání kolébkovou pákou z čelní strany
  • Montáž na DIN lištu IEC/EN 60715
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 50 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 100 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.6 kA
Vhodné pro pojistkové vložky 22x58 mm
Počet pólů 2
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ano
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Sklopná páka
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP20
