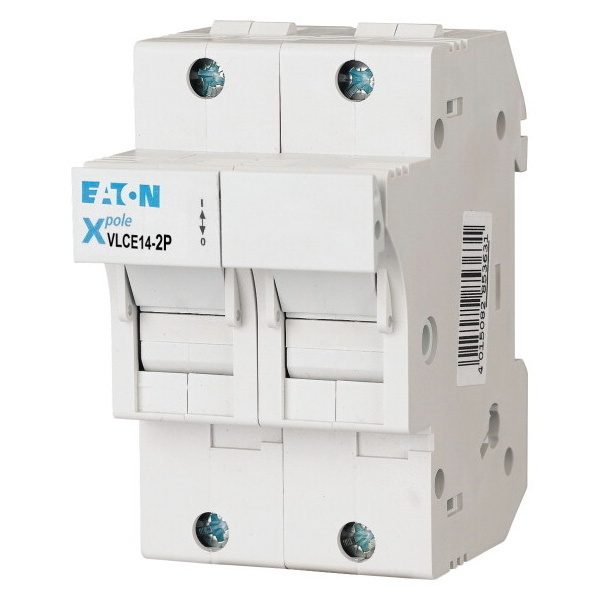

EATON ODPÍNAČE VLCE14-2P POJISTKOVÝ PRO VÁLCOVÉ POJISTKY DO 50A 2-PÓL 192376

EATON VLCE14-2P 192376 Pojistkový odpínač 2P 50 A, 14x51 mm Pojistkový odpínač EATON VLC... Zobrazit více

Výrobce: EATON

Kód produktu: 82379328 Zkopírováno

Kód dodavatele: 192376 Zkopírováno

EAN: 4015081929276 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ano

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 50 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON VLCE14-2P 192376 Pojistkový odpínač 2P 50 A, 14x51 mm

Pojistkový odpínač EATON VLCE14-2P je dvoupólové zařízení určené pro jištění a bezpečné odpojování elektrických obvodů v rozváděčích a distribučních systémech. Je kompatibilní s válcovými pojistkami velikosti 14x51 mm a umožňuje proudové zatížení až 50 A při napětí do 690 V AC. Odpínač je vybaven výkyvnou pákou pro snadné ovládání a umožňuje rychlou montáž na lištu DIN podle IEC/EN 60715. Díky vysoké zkratové odolnosti až 100 kA a ochraně IP20 poskytuje bezpečný provoz v průmyslových i komerčních aplikacích. Produkt je vyroben v souladu se směrnicí RoHS.

Klíčové vlastnosti

  • Dvoupólový pojistkový odpínač (2P) pro pojistky 14x51 mm
  • Jmenovitý proud 50 A, napětí do 690 V AC
  • Zkratová odolnost až 100 kA
  • Rázové výdržné napětí 8 kV
  • Stupeň krytí IP20
  • Rychlá montáž na DIN lištu (IEC/EN 60715)
  • Šířka modulu: 27 mm na pól (celkem 54 mm)
  • Připojení pomocí šroubových výklopných svorek
  • Provozní teplota od -25 °C do +55 °C
  • RoHS konformní
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 50 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 100 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.6 kA
Vhodné pro pojistkové vložky 14x51 mm
Počet pólů 2
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ano
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Sklopná páka
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP20
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 50 A
Jmenovitý provozní výkon při AC-23, 400 V 0 kW
Podmíněný jmenovitý zkratový proud Iq 100 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.6 kA
Vhodné pro pojistkové vložky 14x51 mm
Počet pólů 2
S bezpečnostní kontrolou Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ano
Vhodné pro montáž přípojnice Ne
Typ ovládacího prvku Sklopná páka
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP20
