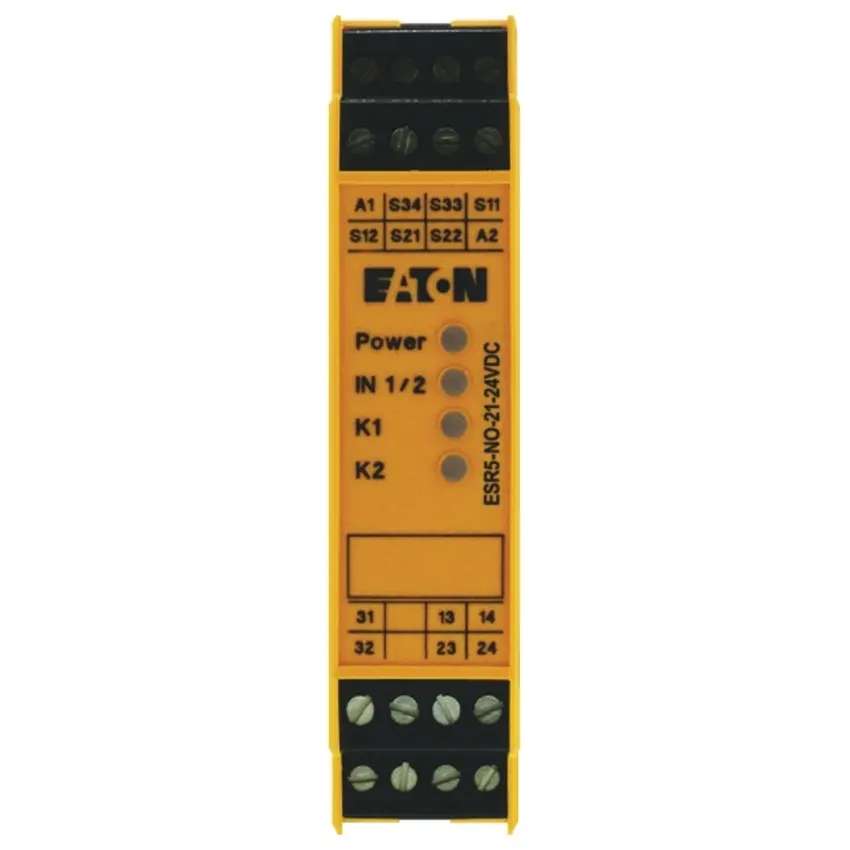

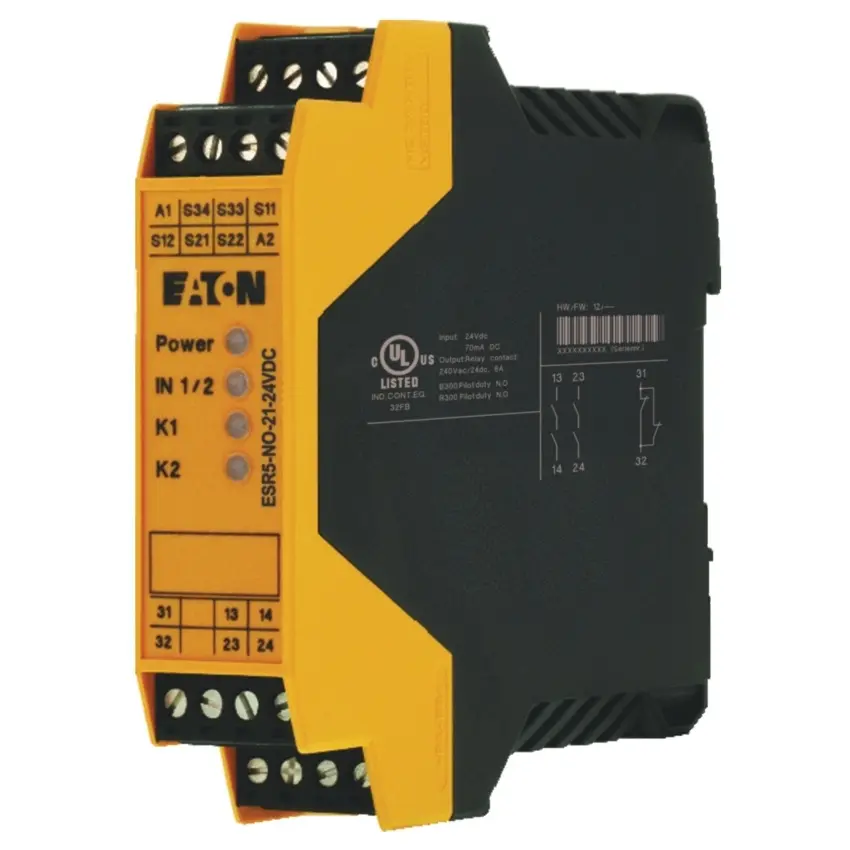

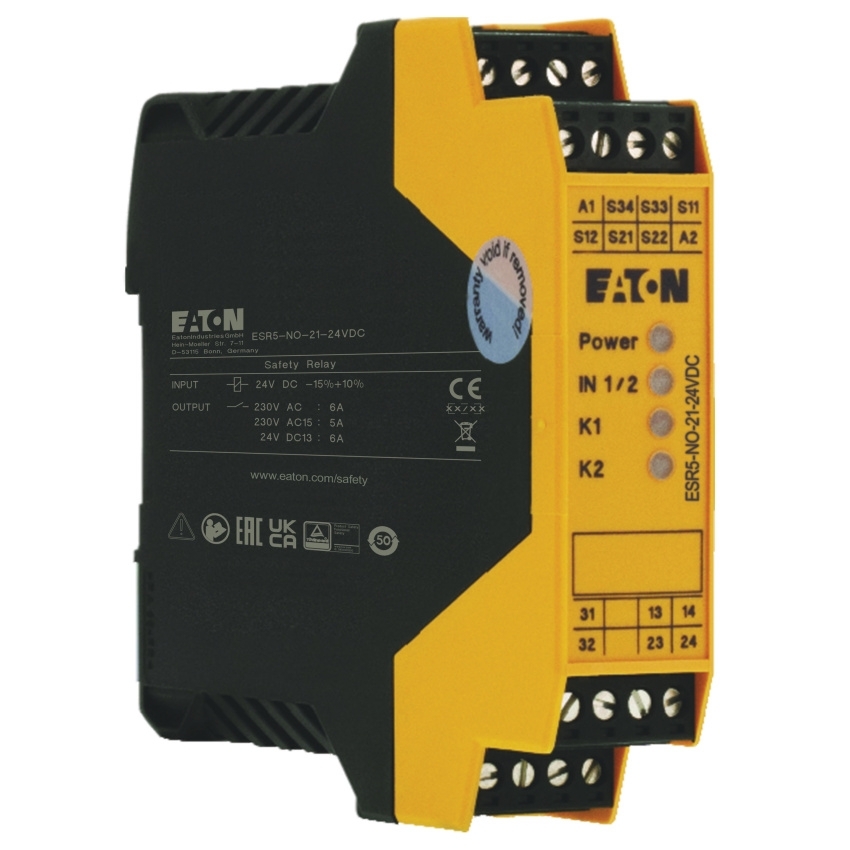

EATON RELÉ BEZPEČ. ELEKTRONICKÉ ESR5-NO-21-24VDC 24V DC 2 ZAP. 1 VYP. KONT. 401061

Bezpečnostní relé Eaton ESR5-NO-21-24VDC je určeno pro monitorování bezpečnostních obvodů ... Zobrazit více

Výrobce: EATON

Kód produktu: 83459282 Zkopírováno

Kód dodavatele: EP-401061 Zkopírováno

EAN: 4015082965136 Zkopírováno

Provedení: Základní přístroj

Montáž na lištu možná: Ano

S odnímatelnými svorkami: Ano

Typ el. připojení: Šroubové připojení

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Bezpečnostní relé Eaton ESR5-NO-21-24VDC je určeno pro monitorování bezpečnostních obvodů a ochranu osob v průmyslových aplikacích.

Toto bezpečnostní relé Eaton ESR5 slouží k dohledu nad nouzovými vypínači, polohovými spínači, magnetickými a bezdotykovými senzory nebo bezpečnostními ventily. Je navrženo jako základní zařízení s napájením 24 V DC a umožňuje jedno- i dvoukanálové zapojení vstupů. Relé splňuje vysoké bezpečnostní požadavky dle EN ISO 13849-1 (PL e, kategorie 4) a IEC 62061 (SIL 3) a je vhodné pro montáž na DIN lištu. Kompaktní provedení o šířce 22,5 mm usnadňuje instalaci v rozvaděčích s omezeným prostorem.

Klíčové vlastnosti

  • Bezpečnostní relé pro monitorování nouzových a bezpečnostních obvodů
  • Napájení 24 V DC
  • Jedno- nebo dvoukanálové zapojení vstupů
  • Bezpečnostní úroveň PL e, kategorie 4 a SIL 3
  • Montáž na DIN lištu 35 mm
  • Kompaktní šířka 22,5 mm
Název parametru Hodnota
Provedení Základní přístroj
Montáž na lištu možná Ano
S odnímatelnými svorkami Ano
Typ el. připojení Šroubové připojení
Typ napájecího napětí DC
Napájecí napětí AC 50 Hz 0 - 0 V
Napájecí napětí AC 60 Hz 0 - 0 V
Vhodné pro kontrolu polohových spínačů Ano
Vhodné pro kontrolu obvodů nouzového vypnutí Ano
Vhodné pro kontrolu ventilů Ano
Vhodné pro kontrolu optoelektronických ochranných zařízení Ne
Vhodné pro kontrolu dotykových senzorů Ano
Vhodné pro kontrolu magnetických spínačů Ano
Vhodné pro kontrolu spínačů přiblížení Ano
Vyhodnocení vstupů Jednokanálové a dvoukanálové
Spotřeba energie 1.68 VA
Se spouštěcím vstupem Ano
S funkcí ztlumení hlasitosti Ne
Se zpětnovazebním obvodem Ano
Zpoždění rozpojení 0 - 0 min
Počet výstupů, zajištěno, bez zpoždění, s kontaktem 2
Počet výstupů, zajištěno, se zpožděním, s kontaktem 0
Počet výstupů, zajištěno, bez zpoždění, polovodič 0
Počet výstupů, zajištěno, se zpožděním, polovodič 0
Počet výstupů, funkce hlášení, bez zpoždění, s kontaktem 1
Počet výstupů, funkce hlášení, se zpožděním, s kontaktem 0
Počet výstupů, funkce hlášení, bez zpoždění, polovodič 0
Počet výstupů, funkce hlášení, se zpožděním, polovodič 0
Druh provozního napětí DC
Bezpečnostní typ dle IEC 61496-1 Bez
Kategorie zastavení dle IEC 60204 0
Výkonnost dle EN ISO 13849-1 Level e
Úroveň bezpečnosti podle IEC 61508 3
S certifikací pro BG BIA Ne
S certifikací dle UL Ano
Šířka 22.5 mm
Výška 99 mm
Hloubka 114.5 mm
Se schválením TÜV Ano
Napájecí napětí DC 0 - 24 V
Typ řídicího napětí 1 DC
Řídicí napětí 1 24 - 26.4 V
Provozní napětí DC 24 - 26.4 V
Jmenovitý spínací proud 6 A
